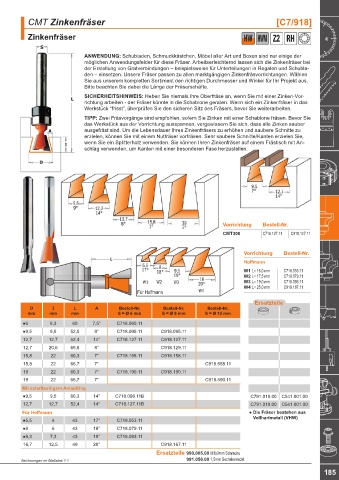

Page 189 - blueline-CMT Katalog 2022+_20250310

CMT Zinkenfräser [C7/918]

Zinkenfräser HW HWM Z2 RH

ANWENDUNG: Schubladen, Schmuckkästchen, Möbel aller Art und Boxen sind nur einige der
möglichen Anwendungsfelder für diese Fräser. Arbeitserleichternd lassen sich die Zinkenfräser bei
der Erstellung von Gratverbindungen – beispielsweise für Unterteilungen in Regalen und Schubla-
den – einsetzen. Unsere Fräser passen zu allen marktgängigen Zinkenfräsvorrichtungen. Wählen
Sie aus unserem kompletten Sortiment den richtigen Durchmesser und Winkel für Ihr Projekt aus.
Bitte beachten Sie dabei die Länge der Fräserschäfte.
SICHERHEITSHINWEIS: Heben Sie niemals Ihre Oberfräse an, wenn Sie mit einer Zinken-Vor-
richtung arbeiten - der Fräser könnte in die Schablone geraten. Wenn sich ein Zinkenfräser in das
Werkstück “frisst”, überprüfen Sie den sicheren Sitz des Fräsers, bevor Sie weiterarbeiten.
TIPP: Zwei Fräsvorgänge sind empfohlen, sofern Sie Zinken mit einer Schablone fräsen. Bevor Sie
das Werkstück aus der Vorrichtung ausspannen, vergewissern Sie sich, dass alle Zinken sauber
ausgefräst sind. Um die Lebensdauer Ihres Zinkenfräsers zu erhöhen und saubere Schnitte zu
erzielen, können Sie mit einem Nutfräser vorfräsen. Sehr saubere Schnitte/Kanten erzielen Sie,
wenn Sie ein Splitterholz verwenden. Sie können Ihren Zinkenfräser auf einem Frästisch mit An-
schlag verwenden, um Kanten mit einer besonderen Fase herzustellen.

Vorrichtung Bestell-Nr.
CMT300 C718.127.11 C918.127.11

Vorrichtung Bestell-Nr.
L Hoffmann

W1 L= 16,0 mm C718.053.11
W2 L= 17,5 mm C718.079.11
W1 W2 W3 W3 L= 19,0 mm C718.093.11
W4 L= 25,0 mm C918.167.11
Für Hoffmann W4

Ersatzteile
D I L A Bestell-Nr. Bestell-Nr. Bestell-Nr.
mm mm mm S = Ø 6 mm S = Ø 8 mm S = Ø 12 mm
●6 8,3 60 7,5° C718.060.11
●9,5 9,5 52,5 9° C718.095.11 C918.095.11
12,7 12,7 52,4 14° C718.127.11 C918.127.11
12,7 20,6 69,8 8° C918.129.11
15,8 22 60,3 7° C718.158.11 C918.158.11
15,8 22 66,7 7° C918.658.11
19 22 60,3 7° C718.190.11 C918.190.11
19 22 66,7 7° C918.690.11
Mit schaftseitigem Anlaufring
●9,5 9,5 60,3 14° C718.098.11B C791.010.00 C541.001.00
12,7 12,7 52,4 14° C718.127.11B C791.010.00 C541.001.00
Für Hoffmann ● Die Fräser bestehen aus
Vollhartmetall (VHW)
●5,5 4 43 17° C718.053.11
●8 6 43 18° C718.079.11
●9,3 7,3 43 19° C718.093.11
16,7 12,5 49 20° C918.167.11
Ersatzteile 990.005.00 M3x3mm Schraube
Zeichnungen im Maßstab 1:1 991.056.00 1,5mm Sechskantschl.
