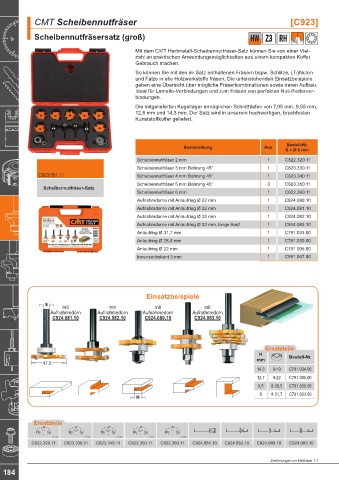

CMT Scheibennutfräser [C923]

Scheibennutfräsersatz (groß) HW Z3 RH

Mit dem CMT Hartmetall-Scheibennutfräser-Satz können Sie von einer Viel-
zahl an praktischen Anwendungsmöglichkeiten aus einem kompakten Koffer
Gebrauch machen.
So können Sie mit den im Satz enthaltenen Fräsern bspw. Schlitze, (T-)Nuten
und Falze in alle Holzwerkstoffe fräsen. Die untenstehenden Einsatzbeispiele
geben eine Übersicht über mögliche Fräserkombinationen sowie deren Aufbau.
Ideal für Lamello-Verbindungen und zum Fräsen von perfekten Nut-/Federver-
bindungen.

Die mitgelieferten Kugellager ermöglichen Schnitttiefen von 7,95 mm, 9,55 mm,
12,8 mm und 14,3 mm. Der Satz wird in unserem hochwertigen, bruchfesten
Kunststoffkoffer geliefert.

Bestell-Nr.
Beschreibung Anz.
S = Ø 8 mm
Scheibennutfräser 2 mm 1 C822.320.11
Scheibennutfräser 3 mm Bohrung 45° 1 C823.330.11
C923.001.11 Scheibennutfräser 4 mm Bohrung 45° 1 C823.340.11
Scheibennutfräser 5 mm Bohrung 45° 3 C823.350.11
Scheibennutfräser-Satz
Scheibennutfräser 6 mm 1 C822.360.11
Aufnahmdorne mit Anlaufring Ø 22 mm 1 C924.080.10
Aufnahmdorne mit Anlaufring Ø 22 mm 1 C924.081.10
Aufnahmdorne mit Anlaufring Ø 22 mm 1 C924.082.10
Aufnahmdorne mit Anlaufring Ø 22 mm, lange Ausf. 1 C924.083.10
Anlaufring Ø 31,7 mm 1 C791.033.00
Anlaufring Ø 28,5 mm 1 C791.030.00
Anlaufring Ø 22 mm 1 C791.005.00
Innensechskant 3 mm 1 C991.067.00

Einsatzbeispiele

mit mit mit mit
Aufnahmedorn Aufnahmedorn Aufnahmedorn Aufnahmedorn
C924.081.10 C924.082.10 C924.080.10 C924.083.10

Ersatzteile
H Bestell-Nr.
mm
47,6
14,3 8-19 C791.034.00
12,7 8-22 C791.005.00
9,5 8-28,5 C791.030.00
8 8-31,7 C791.033.00
H

Ersatzteile

2mm 3mm 4mm 5mm 6mm
C822.320.11 C823.330.11 C823.340.11 C823.350.11 C822.360.11 C924.081.10 C924.082.10 C924.080.10 C924.083.10

Zeichnungen im Maßstab 1:1
