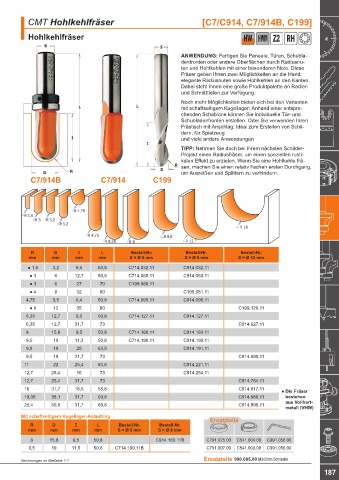

Page 191 - blueline-CMT Katalog 2022+_20250310
P. 191
CMT Hohlkehlfräser [C7/C914, C7/914B, C199]
Hohlkehlfräser HW HWM Z2 RH
ANWENDUNG: Fertigen Sie Paneele, Türen, Schubla-
denfronten oder andere Oberflächen durch Radiusnu-
ten und Hohlkehlen mit einer besonderen Note. Diese
Fräser geben Ihnen zwei Möglichkeiten an die Hand:
elegante Radiusnuten sowie Hohlkehlen an den Kanten.
Dabei steht Ihnen eine große Produktpalette an Radien
und Schnitttiefen zur Verfügung.
Noch mehr Möglichkeiten bieten sich bei den Varianten
mit schaftseitigem Kugellager: Anhand einer entspre-
chenden Schablone können Sie individuelle Tür- und
Schubladenfronten erstellen. Oder Sie verwenden Ihren
Frästisch mit Anschlag: Ideal zum Erstellen von Schil-
dern, für Spielzeug
und viele andere Anwendungen
TIPP: Nehmen Sie doch bei Ihrem nächsten Schilder-
R 6,35 R 8 R 9,5
Projekt einen Radiusfräser, um einen speziellen rusti-
kalen Effekt zu erzielen. Wenn Sie eine Hohlkehle frä-
R sen, machen Sie einen relativ flachen ersten Durchgang,
um Ausreißen und Splittern zu verhindern.
C7/914B C7/914 C199 R 9,5
R 4,75
R 1,6
R 3 R 3,2
R 3,2
R 16
R 4,75 R 9,5
R 6,35 R 8 R 12,7
R D I L Bestell-Nr. Bestell-Nr. Bestell-Nr.
mm mm mm mm S = Ø 6 mm S = Ø 8 mm S = Ø 12 mm
● 1,6 3,2 9,5 50,8 C714.032.11 C914.032.11
● 3 6 12,7 50,8 C714.060.11 C914.060.11
● 3 6 27 70 C199.060.11
● 4 8 32 80 C199.081.11
4,75 9,5 6,4 50,8 C714.095.11 C914.095.11
● 6 12 35 80 C199.120.11
6,35 12,7 9,5 50,8 C714.127.11 C914.127.11
6,35 12,7 31,7 73 C914.627.11
8 15,8 9,5 50,8 C714.160.11 C914.160.11
9,5 19 11,3 50,8 C714.190.11 C914.190.11
9,5 19 25 63,5 C914.191.11
9,5 19 31,7 73 C914.690.11
11 22 25,4 63,5 C914.221.11
12,7 25,4 16 73 C914.254.11
12,7 25,4 31,7 73 C914.754.11
16 31,7 18,5 58,8 C914.817.11 ● Die Fräser
19,05 38,1 31,7 69,8 C914.880.11 bestehen
25,4 50,8 31,7 69,8 C914.990.11 aus Vollhart-
metall (VHW)
Mit schaftseitigem Kugellager-Anlaufring
Ersatzteile
R D I L Bestell-Nr. Bestell-Nr.
mm mm mm mm S = Ø 6 mm S = Ø 8 mm
8 15,8 9,5 50,8 C914.160.11B C791.025.00 C541.004.00 C991.056.00
9,5 19 11,5 50,8 C714.190.11B C791.007.00 C541.003.00 C991.056.00
Ersatzteile 990.005.00 M3x3mm Schraube
Zeichnungen im Maßstab 1:1
187
