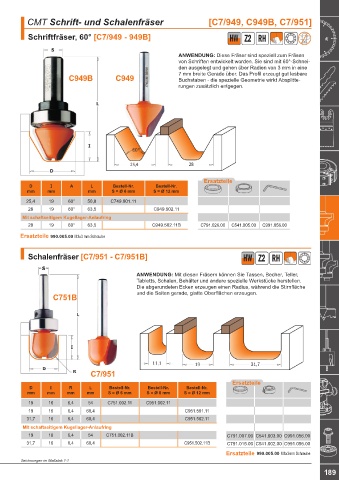

CMT Schrift- und Schalenfräser [C7/949, C949B, C7/951]

Schriftfräser, 60° [C7/949 - 949B] HW Z2 RH

ANWENDUNG: Diese Fräser sind speziell zum Fräsen
von Schriften entwickelt worden. Sie sind mit 60°-Schnei-
den ausgelegt und gehen über Radien von 3 mm in eine
C949B C949 7 mm breite Gerade über. Das Profil erzeugt gut lesbare
Buchstaben - die spezielle Geometrie wirkt Absplitte-
rungen zusätzlich entgegen.

25,4 28

Ersatzteile
D I A L Bestell-Nr. Bestell-Nr.
mm mm mm S = Ø 6 mm S = Ø 12 mm
25,4 19 60° 50,8 C749.001.11
28 19 60° 63,5 C949.502.11
Mit schaftseitigem Kugellager-Anlaufring
28 19 60° 63,5 C949.502.11B C791.026.00 C541.005.00 C991.056.00
Ersatzteile 990.005.00 M3x3 mm Schraube

Schalenfräser [C7/951 - C7/951B] HW Z2 RH

ANWENDUNG: Mit diesen Fräsern können Sie Tassen, Becher, Teller,
Tabletts, Schalen, Behälter und andere spezielle Werkstücke herstellen.
Die abgerundeten Ecken erzeugen einen Radius, während die Stirnfläche
C751B und die Seiten gerade, glatte Oberflächen erzeugen.

11,1 19 31,7
C7/951
Ersatzteile
D I R L Bestell-Nr. Bestell-Nr. Bestell-Nr.
mm mm mm mm S = Ø 6 mm S = Ø 8 mm S = Ø 12 mm
19 16 6,4 54 C751.002.11 C951.002.11
19 16 6,4 60,4 C951.501.11
31,7 16 6,4 60,4 C951.502.11
Mit schaftseitigem Kugellager-Anlaufring
19 16 6,4 54 C751.002.11B C791.007.00 C541.003.00 C991.056.00
31,7 16 6,4 60,4 C951.502.11B C791.015.00 C541.002.00 C991.056.00
Ersatzteile 990.005.00 M3x3mm Schraube
Zeichnungen im Maßstab 1:1
