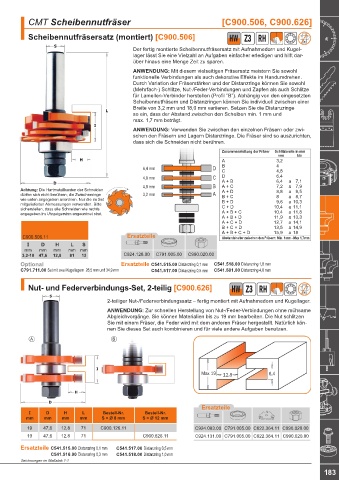

Page 187 - blueline-CMT Katalog 2022+_20250310

CMT Scheibennutfräser [C900.506, C900.626]

Scheibennutfräsersatz (montiert) [C900.506] HW Z3 RH

Der fertig montierte Scheibennutfräsersatz mit Aufnahmedorn und Kugel-
lager lässt Sie eine Vielzahl an Aufgaben einfacher erledigen und hilft dar-
über hinaus eine Menge Zeit zu sparen.
ANWENDUNG: Mit diesem vielseitigen Fräsersatz meistern Sie sowohl
funktionelle Verbindungen als auch dekorative Effekte im Handumdrehen.
Durch Variation der Fräserstärken und der Distanzringe können Sie sowohl
(Mehrfach-) Schlitze, Nut-/Feder-Verbindungen und Zapfen als auch Schlitze
für Lamellen-Verbinder herstellen (Profil “B”). Abhängig von den eingesetzten
Scheibennutfräsern und Distanzringen können Sie individuell zwischen einer
Breite von 3,2 mm und 18,0 mm variieren. Setzen Sie die Distanzringe

so ein, dass der Abstand zwischen den Scheiben min. 1 mm und
max. 1,7 mm beträgt.

ANWENDUNG: Verwenden Sie zwischen den einzelnen Fräsern oder zwi-
schen den Fräsern und Lagern Distanzringe. Die Fräser sind so auszurichten,
dass sich die Schneiden nicht berühren.

Zusammenstellung der Fräser Schlitzbreite in mm
von bis
A 3,2
6,4 mm D B 4
C 4,8
4,8 mm C D 6,4
4,0 mm B A + B 6,4 a 7,1
a 7,9
7,2
A + C
Achtung: Die Hartmetallkanten der Schneiden A + D 8,8 a 9,5
dürfen sich nicht berühren; die Zwischenringe 3,2 mm A B + C 8 a 8,7
wie unten angegeben anordnen. Nur die im Set B + D 9,6 a 10,3
mitgelieferten Abmessungen verwenden. Bitte C + D 10,4 a 11,1
sicherstellen, dass alle Schneiden wie rechts A + B + C 10,4 a 11,8
angegeben im Uhrzeigersinn angeordnet sind.
A + B + D 11,9 a 13,3
A + C + D 12,7 a 14,1
B + C + D 13,5 a 14,9
C900.506.11 Ersatzteile A + B + C + D 15,9 a 18
Abstandshalter zwischen den Fräsern: Min. 1mm - Max 1,7mm
I D H L S
mm mm mm mm mm
3,2-18 47,6 12,8 81 12 C924.128.00 C791.005.00 C990.020.00

Optional Ersatzteile C541.515.00 Distanzring 0,1 mm C541.518.00 Distanzring 1,0 mm
C791.711.00 Set mit zwei Kugellagern 28,5 mm und 34,9 mm C541.517.00 Distanzring 0,5 mm C541.501.00 Distanzring 4,0 mm

Nut- und Federverbindungs-Set, 2-teilig [C900.626] HW Z3 RH

2-teiliger Nut-/Federverbindungssatz – fertig montiert mit Aufnahmedorn und Kugellager.
ANWENDUNG: Zur schnellen Herstellung von Nut-/Feder-Verbindungen ohne mühsame
Abgleichvorgänge. Sie können Materialien bis zu 19 mm bearbeiten. Die Nut schlitzen
Sie mit einem Fräser, die Feder wird mit dem anderen Fräser hergestellt. Natürlich kön-
nen Sie dieses Set auch kombinieren und für viele andere Aufgaben benutzen.

A B

Max 19 12,8 6,4

Ersatzteile
I D H L Bestell-Nr. Bestell-Nr.
mm mm mm mm S = Ø 8 mm S = Ø 12 mm
19 47,6 12,8 71 C900.126.11 C924.083.00 C791.005.00 C822.364.11 C990.020.00
19 47,6 12,8 71 C900.626.11 C924.131.00 C791.005.00 C822.364.11 C990.020.00

Ersatzteile C541.515.00 Distanzring 0,1 mm C541.517.00 Distanzring 0,5 mm
C541.516.00 Distanzring 0,3 mm
C541.518.00 Distanzring 1,0 mm
Zeichnungen im Maßstab 1:1
