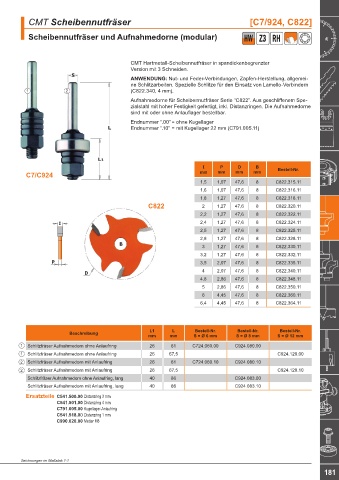

Page 185 - blueline-CMT Katalog 2022+_20250310

CMT Scheibennutfräser [C7/924, C822]

Scheibennutfräser und Aufnahmedorne (modular) HW Z3 RH

CMT Hartmetall-Scheibennutfräser in spandickenbegrenzter
Version mit 3 Schneiden.
ANWENDUNG: Nut- und Feder-Verbindungen, Zapfen-Herstellung, allgemei-
ne Schlitzarbeiten. Spezielle Schlitze für den Einsatz von Lamello-Verbindern
1 2 (C822.340, 4 mm).
Aufnahmedorne für Scheibennutfräser Serie “C822”. Aus geschliffenem Spe-
zialstahl mit hoher Festigkeit gefertigt, inkl. Distanzringen. Die Aufnahmedorne
sind mit oder ohne Anlauflager bestellbar.
Endnummer “.00” = ohne Kugellager
Endnummer “.10” = mit Kugellager 22 mm (C791.005.11)

I P D B Bestell-Nr.
C7/C924 mm mm mm mm
1,5 1,07 47,6 8 C822.315.11
1,6 1,07 47,6 8 C822.316.11
1,8 1,27 47,6 8 C822.318.11
C822 2 1,27 47,6 8 C822.320.11
2,2 1,27 47,6 8 C822.322.11
2,4 1,27 47,6 8 C822.324.11
2,5 1,27 47,6 8 C822.325.11
2,8 1,27 47,6 8 C822.328.11
3 1,27 47,6 8 C822.330.11
3,2 1,27 47,6 8 C822.332.11
3,5 2,07 47,6 8 C822.335.11
4 2,07 47,6 8 C822.340.11

4,8 2,86 47,6 8 C822.348.11
5 2,86 47,6 8 C822.350.11
6 4,45 47,6 8 C822.360.11
6,4 4,45 47,6 8 C822.364.11

Beschreibung L1 L Bestell-Nr. Bestell-Nr. Bestell-Nr.
mm mm S = Ø 6 mm S = Ø 8 mm S = Ø 12 mm
1 Schlitzfräser Aufnahmedorn ohne Anlaufring 26 61 C724.060.00 C924.080.00
1 Schlitzfräser Aufnahmedorn ohne Anlaufring 26 67,5 C924.120.00
2 Schlitzfräser Aufnahmedorn mit Anlaufring 26 61 C724.060.10 C924.080.10
2 Schlitzfräser Aufnahmedorn mit Anlaufring 26 67,5 C924.120.10
Schlitzfräser Aufnahmedorn ohne Anlaufring, lang 40 86 C924.083.00
Schlitzfräser Aufnahmedorn mit Anlaufring, lang 40 86 C924.083.10
Ersatzteile C541.500.00 Distanzring 3 mm
C541.501.00 Distanzring 4 mm
C791.005.00 Kugellager-Anlaufring
C541.518.00 Distanzring 1 mm
C990.020.00 Mutter M8

Zeichnungen im Maßstab 1:1
