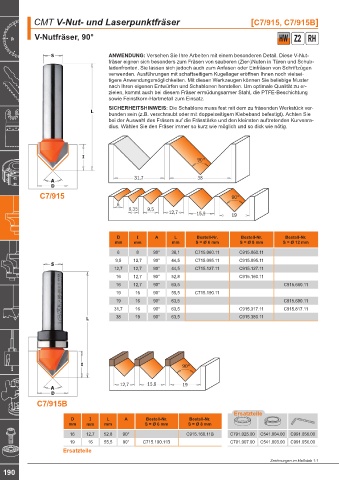

Page 194 - blueline-CMT Katalog 2022+_20250310

CMT V-Nut- und Laserpunktfräser [C7/915, C7/915B]

V-Nutfräser, 90° HW Z2 RH

ANWENDUNG: Versehen Sie Ihre Arbeiten mit einem besonderen Detail. Diese V-Nut-
fräser eignen sich besonders zum Fräsen von sauberen (Zier-)Nuten in Türen und Schub-
ladenfronten. Sie lassen sich jedoch auch zum Anfasen oder Einfräsen von Schriftzügen
verwenden. Ausführungen mit schaftseitigem Kugellager eröffnen Ihnen noch vielsei-
tigere Anwendungsmöglichkeiten. Mit diesen Werkzeugen können Sie beliebige Muster
nach Ihren eigenen Entwürfen und Schablonen herstellen. Um optimale Qualität zu er-
zielen, kommt auch bei diesem Fräser ermüdungsarmer Stahl, die PTFE-Beschichtung
sowie Feinstkorn-Hartmetall zum Einsatz.
SICHERHEITSHINWEIS: Die Schablone muss fest mit dem zu fräsenden Werkstück ver-
bunden sein (z.B. verschraubt oder mit doppelseitigem Klebeband befestigt). Achten Sie
bei der Auswahl des Fräsers auf die Frässtärke und den kleinsten auftretenden Kurvenra-
dius. Wählen Sie den Fräser immer so kurz wie möglich und so dick wie nötig.

A 31,7 38

C7/915
6
6,35 9,5
12,7 15,9 19

D I A L Bestell-Nr. Bestell-Nr. Bestell-Nr.
mm mm mm S = Ø 6 mm S = Ø 8 mm S = Ø 12 mm

6 8 90° 38,1 C715.060.11 C915.060.11
9,5 12,7 90° 44,5 C715.095.11 C915.095.11
12,7 12,7 90° 44,5 C715.127.11 C915.127.11
16 12,7 90° 52,8 C915.160.11
16 12,7 90° 63,5 C915.660.11
19 16 90° 55,5 C715.190.11
19 16 90° 63,5 C915.690.11
31,7 16 90° 63,5 C915.317.11 C915.817.11
38 19 90° 63,5 C915.380.11

12,7 15,9 19
A
C7/915B

Ersatzteile
D I L A Bestell-Nr. Bestell-Nr.
mm mm mm S = Ø 6 mm S = Ø 8 mm
16 12,7 52,8 90° C915.160.11B C791.025.00 C541.004.00 C991.056.00
19 16 55,5 90° C715.190.11B C791.007.00 C541.003.00 C991.056.00
Ersatzteile
Zeichnungen im Maßstab 1:1
