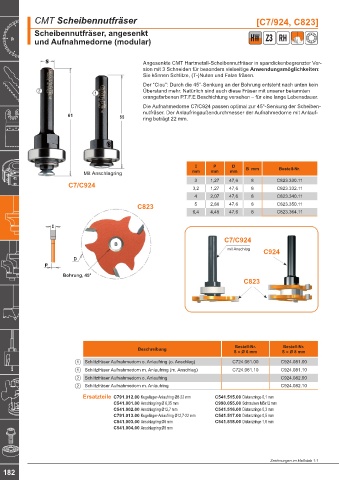

CMT Scheibennutfräser [C7/924, C823]

Scheibennutfräser, angesenkt
und Aufnahmedorne (modular) HW Z3 RH

Angesenkte CMT Hartmetall-Scheibennutfräser in spandickenbegrenzter Ver-
sion mit 3 Schneiden für besonders vielseitige Anwendungsmöglichkeiten:
Sie können Schlitze, (T-)Nuten und Falze fräsen.
Der “Clou”: Durch die 45°-Senkung an der Bohrung entsteht nach unten kein
2 1 Überstand mehr. Natürlich sind auch diese Fräser mit unserer bekannten
orangefarbenen P.T.F.E Beschichtung versehen – für eine lange Lebensdauer.
Die Aufnahmedorne C7/C924 passen optimal zur 45°-Senkung der Scheiben-
nutfräser. Der Anlaufringaußendurchmesser der Aufnahmedorne mit Anlauf-
61 55 ring beträgt 22 mm.
61

I P D B mm Bestell-Nr.
Mit Anschlagring mm mm mm
3 1,27 47,6 8 C823.330.11
C7/C924 3,2 1,27 47,6 8 C823.332.11
4 2,07 47,6 8 C823.340.11
C823 5 2,86 47,6 8 C823.350.11
6,4 4,45 47,6 8 C823.364.11

C7/C924
B
mit Anschlag
C924
D

Bohrung, 45°
C823

Beschreibung Bestell-Nr. Bestell-Nr.
S = Ø 6 mm S = Ø 8 mm
1 Schlitzfräser Aufnahmedorn o. Anlaufring (o. Anschlag) C724.061.00 C924.081.00
1 Schlitzfräser Aufnahmedorn m. Anlaufring (m. Anschlag) C724.061.10 C924.081.10
2 Schlitzfräser Aufnahmedorn o. Anlaufring C924.082.00
2 Schlitzfräser Aufnahmedorn m. Anlaufring C924.082.10
Ersatzteile C791.012.00 Kugellager-Anlaufring Ø8-22 mm C541.515.00 Distanzringe 0,1 mm
C541.001.00 Anschlagring Ø 6,35 mm C990.055.00 Schrauben M5x12 mm
C541.002.00 Anschlagring Ø12,7 mm C541.516.00 Distanzringe 0,3 mm
C791.013.00 Kugellager-Anlaufring Ø12,7-22 mm C541.517.00 Distanzringe 0,5 mm
C541.003.00 Anschlagring Ø6 mm C541.518.00 Distanzringe 1,0 mm
C541.004.00 Anschlagring Ø8 mm

Zeichnungen im Maßstab 1:1
