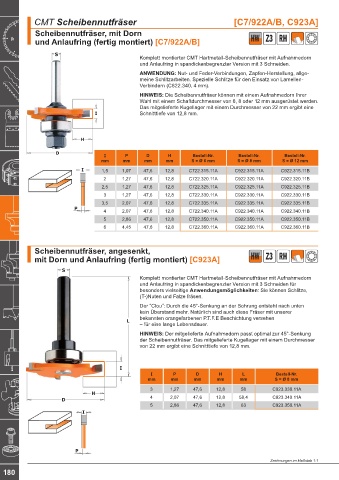

Page 184 - blueline-CMT Katalog 2022+_20250310

CMT Scheibennutfräser [C7/922A/B, C923A]
Scheibennutfräser, mit Dorn
und Anlaufring (fertig montiert) [C7/922A/B] HW Z3 RH

Komplett montierter CMT Hartmetall-Scheibennutfräser mit Aufnahmedorn
und Anlaufring in spandickenbegrenzter Version mit 3 Schneiden.
ANWENDUNG: Nut- und Feder-Verbindungen, Zapfen-Herstellung, allge-
meine Schlitzarbeiten. Spezielle Schlitze für den Einsatz von Lamellen-
Verbindern (C822.340, 4 mm).
HINWEIS: Die Scheibennutfräser können mit einem Aufnahmedorn Ihrer
Wahl mit einem Schaftdurchmesser von 6, 8 oder 12 mm ausgerüstet werden.
Das mitgelieferte Kugellager mit einem Durchmesser von 22 mm ergibt eine
Schnitttiefe von 12,8 mm.

I P D H Bestell-Nr. Bestell-Nr. Bestell-Nr.
mm mm mm mm S = Ø 6 mm S = Ø 8 mm S = Ø 12 mm
1,5 1,07 47,6 12,8 C722.315.11A C922.315.11A C922.315.11B
2 1,27 47,6 12,8 C722.320.11A C922.320.11A C922.320.11B
2,5 1,27 47,6 12,8 C722.325.11A C922.325.11A C922.325.11B
3 1,27 47,6 12,8 C722.330.11A C922.330.11A C922.330.11B
3,5 2,07 47,6 12,8 C722.335.11A C922.335.11A C922.335.11B

4 2,07 47,6 12,8 C722.340.11A C922.340.11A C922.340.11B
5 2,86 47,6 12,8 C722.350.11A C922.350.11A C922.350.11B
6 4,45 47,6 12,8 C722.360.11A C922.360.11A C922.360.11B

Scheibennutfräser, angesenkt,
mit Dorn und Anlaufring (fertig montiert) [C923A] HW Z3 RH

Komplett montierter CMT Hartmetall-Scheibennutfräser mit Aufnahmedorn
und Anlaufring in spandickenbegrenzter Version mit 3 Schneiden für
besonders vielseitige Anwendungsmöglichkeiten: Sie können Schlitze,
(T-)Nuten und Falze fräsen.
Der “Clou”: Durch die 45°-Senkung an der Bohrung entsteht nach unten
kein Überstand mehr. Natürlich sind auch diese Fräser mit unserer
bekannten orangefarbenen P.T.F.E Beschichtung versehen
– für eine lange Lebensdauer.
HINWEIS: Der mitgelieferte Aufnahmedorn passt optimal zur 45°-Senkung
der Scheibennutfräser. Das mitgelieferte Kugellager mit einem Durchmesser
von 22 mm ergibt eine Schnitttiefe von 12,8 mm.

I P D H L Bestell-Nr.
mm mm mm mm mm S = Ø 8 mm

3 1,27 47,6 12,8 58 C923.330.11A
4 2,07 47,6 12,8 58,4 C923.340.11A
5 2,86 47,6 12,8 63 C923.350.11A

Zeichnungen im Maßstab 1:1
