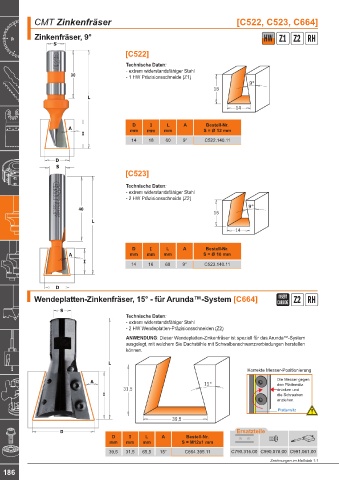

CMT Zinkenfräser [C522, C523, C664]

Zinkenfräser, 9° HW Z1 Z2 RH

[C522]

Technische Daten:
- extrem widerstandsfähiger Stahl
30 - 1 HW Präzisionsschneide (Z1)

18

14

D I L A Bestell-Nr.
mm mm mm S = Ø 12 mm
14 18 60 9° C522.140.11

[C523]

Technische Daten:
- extrem widerstandsfähiger Stahl
- 2 HW Präzisionsschneide (Z2)
40
16

14

D I L A Bestell-Nr.
mm mm mm S = Ø 10 mm
14 16 60 9° C523.140.11

INSERT
Wendeplatten-Zinkenfräser, 15° - für Arunda™-System [C664] CARBIDE Z2 RH

Technische Daten:
- extrem widerstandsfähiger Stahl
- 2 HW Wendeplatten-Präzisionsschneiden (Z2)
ANWENDUNG: Dieser Wendeplatten-Zinkenfräser ist speziell für das Arunda™-System
ausgelegt, mit welchem Sie Dachstühle mit Schwalbenschwanzverbindungen herstellen
können.

Korrekte Messer-Positionierung

Die Messer gegen
den Plattensitz
31,5 drücken und
die Schrauben
anziehen.
Plattensitz
39,5

Ersatzteile
D I L A Bestell-Nr.
mm mm mm S = M12x1 mm
39,5 31,5 65,5 15° C664.395.11 C790.315.00 C990.078.00 C991.061.00
Zeichnungen im Maßstab 1:1
