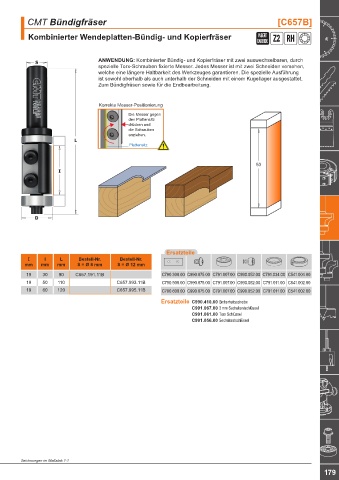

CMT Bündigfräser [C657B]

Kombinierter Wendeplatten-Bündig- und Kopierfräser INSERT Z2 RH
CARBIDE

ANWENDUNG: Kombinierter Bündig- und Kopierfräser mit zwei auswechselbaren, durch
spezielle Torx-Schrauben fixierte Messer. Jedes Messer ist mit zwei Schneiden versehen,
welche eine längere Haltbarkeit des Werkzeuges garantieren. Die spezielle Ausführung
ist sowohl oberhalb als auch unterhalb der Schneiden mit einem Kugellager ausgestattet.
Zum Bündigfräsen sowie für die Endbearbeitung.

Korrekte Messer-Positionierung
Die Messer gegen
den Plattensitz
drücken und
die Schrauben
anziehen.
Plattensitz

Ersatzteile
I I L Bestell-Nr. Bestell-Nr.
mm mm mm S = Ø 8 mm S = Ø 12 mm

19 30 90 C657.191.11B C790.300.00 C990.075.00 C791.007.00 C990.052.00 C791.034.00 C541.004.00
19 50 110 C657.993.11B C790.500.00 C990.075.00 C791.007.00 C990.052.00 C791.011.00 C541.002.00
19 60 120 C657.995.11B C790.600.00 C990.075.00 C791.007.00 C990.052.00 C791.011.00 C541.002.00

Ersatzteile C990.410.00 Sicherheitsscheibe
C991.067.00 3 mm Sechskantschlüssel
C991.061.00 Torx Schlüssel
C991.056.00 Sechskantschlüssel

Zeichnungen im Maßstab 1:1
