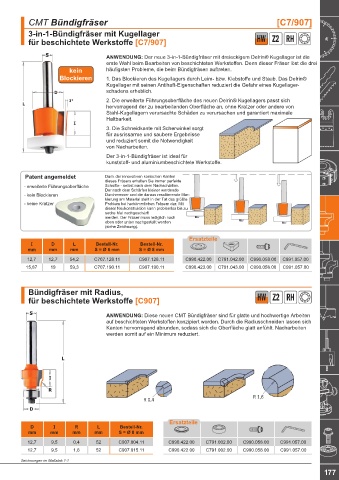

Page 181 - blueline-CMT Katalog 2022+_20250310

CMT Bündigfräser [C7/907]
3-in-1-Bündigfräser mit Kugellager
für beschichtete Werkstoffe [C7/907] HW Z2 RH

ANWENDUNG: Der neue 3-in-1-Bündigfräser mit dreieckigem Delrin® Kugellager ist die
erste Wahl beim Bearbeiten von beschichteten Werkstoffen. Denn dieser Fräser löst die drei
kein häufigsten Probleme, die beim Bündigfräsen auftreten.
Blockieren 1. Das Blockieren des Kugellagers durch Leim- bzw. Klebstoffe und Staub. Das Delrin®
Kugellager mit seinen Antihaft-Eigenschaften reduziert die Gefahr eines Kugellager-
D schadens erheblich.
2. Die erweiterte Führungsoberfläche des neuen Delrin® Kugellagers passt sich
L
hervorragend der zu bearbeitenden Oberfläche an, ohne Kratzer oder andere von
Stahl-Kugellagern verursachte Schäden zu verursachen und garantiert maximale
Haltbarkeit.
I
3. Die Schneidkante mit Scherwinkel sorgt
für ausrissarme und saubere Ergebnisse
und reduziert somit die Notwendigkeit
von Nacharbeiten.

Der 3-in-1-Bündigfräser ist ideal für
kunststoff- und aluminiumbeschichtete Werkstoffe.

Patent angemeldet Dank der innovativen konischen Kanten
dieses Fräsers erhalten Sie immer perfekte
- erweiterte Führungsoberfläche Schnitte - selbst nach dem Nachschärfen.
Der nach dem Schärfen kleiner werdende
- kein Blockieren Durchmesser und die daraus resultierende Mar-
kierung am Material stellt in der Tat das größte
- keine Kratzer Problem bei herkömmlichen Fräsern dar. Mit
dieser Neukonstruktion kann problemlos bis zu
sechs Mal nachgeschärft
werden. Der Fräser muss lediglich nach
oben oder unten nachgestellt werden
(siehe Zeichnung).

Ersatzteile
I D L Bestell-Nr. Bestell-Nr.
mm mm mm S = Ø 6 mm S = Ø 8 mm
12,7 12,7 54,2 C707.128.11 C907.128.11 C990.422.00 C791.042.00 C990.058.00 C991.057.00
15,87 19 59,3 C707.190.11 C907.190.11 C990.423.00 C791.043.00 C990.058.00 C991.057.00

Bündigfräser mit Radius,
für beschichtete Werkstoffe [C907] HW Z2 RH

ANWENDUNG: Diese neuen CMT Bündigfräser sind für glatte und hochwertige Arbeiten
auf beschichteten Werkstoffen konzipiert worden. Durch die Radiusschneiden lassen sich
Kanten hervorragend abrunden, sodass sich die Oberfläche glatt anfühlt. Nacharbeiten
werden somit auf ein Minimum reduziert.

R 1,6
R 0,4

Ersatzteile
D I R L Bestell-Nr.
mm mm mm mm S = Ø 8 mm
12,7 9,5 0,4 52 C907.004.11 C990.422.00 C791.002.00 C990.058.00 C991.057.00
12,7 9,5 1,6 52 C907.015.11 C990.422.00 C791.002.00 C990.058.00 C991.057.00
Zeichnungen im Maßstab 1:1
177
