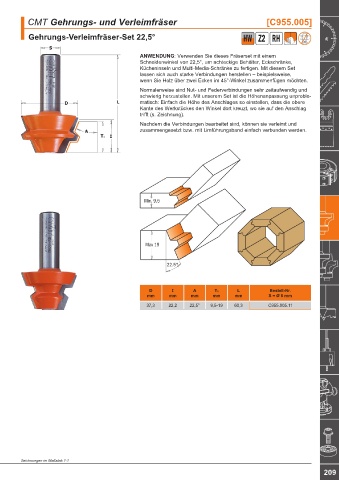

P. 213
CMT Gehrungs- und Verleimfräser [C955.005]
Gehrungs-Verleimfräser-Set 22,5° HW Z2 RH
ANWENDUNG: Verwenden Sie dieses Fräserset mit einem
Schneidenwinkel von 22,5°, um achteckige Behälter, Eckschränke,
Kücheninseln und Multi-Media-Schränke zu fertigen. Mit diesem Set
lassen sich auch starke Verbindungen herstellen – beispielsweise,
wenn Sie Holz über zwei Ecken im 45°-Winkel zusammenfügen möchten.
Normalerweise sind Nut- und Federverbindungen sehr zeitaufwendig und
schwierig herzustellen. Mit unserem Set ist die Höhenanpassung unproble-
matisch: Einfach die Höhe des Anschlages so einstellen, dass die obere
Kante des Werkstückes den Winkel dort kreuzt, wo sie auf den Anschlag
trifft (s. Zeichnung).
Nachdem die Verbindungen bearbeitet sind, können sie verleimt und
zusammengesetzt bzw. mit Umführungsband einfach verbunden werden.
Min. 9,5
Min. 9,5
Max 19
Max 19
D I A T1 L Bestell-Nr.
mm mm mm mm mm S = Ø 8 mm
37,3 22,2 22,5° 9,5-19 60,3 C955.005.11
Zeichnungen im Maßstab 1:1
