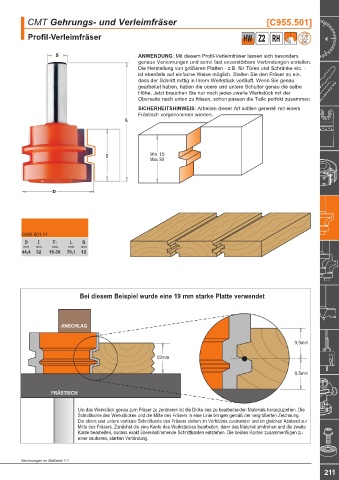

CMT Gehrungs- und Verleimfräser [C955.501]

Profil-Verleimfräser HW Z2 RH

ANWENDUNG: Mit diesem Profil-Verleimfräser lassen sich besonders
genaue Verleimungen und somit fast unzerstörbare Verbindungen erstellen.
Die Herstellung von größeren Platten - z.B. für Türen und Schränke etc. -
ist ebenfalls auf einfache Weise möglich. Stellen Sie den Fräser so ein,
dass der Schnitt mittig in Ihrem Werkstück verläuft. Wenn Sie genau
gearbeitet haben, haben die obere und untere Schulter genau die selbe
Höhe. Jetzt brauchen Sie nur noch jedes zweite Werkstück mit der
Oberseite nach unten zu fräsen, schon passen die Teile perfekt zusammen.
SICHERHEITSHINWEIS: Arbeiten dieser Art sollten generell mit einem
Frästisch vorgenommen werden.

Min. 15
Max 30

Optional C791.020.00 Ø38,1 mm-Kugellager (für 4,76mm-Schnitttiefe)
C791.029.00 Ø34,9 mm-Kugellager (für 6,35mm-Schnitttiefe)
C791.015.00 Ø31,7 mm-Kugellager (für 8mm-Schnitttiefe) C955.501.11
C791.011.00 Ø19 mm-Kugellager (für 14,3mm-Schnitttiefe) D I T 1 L S
mm mm mm mm mm
44,4 32 15-30 70,1 12

Bei diesem Beispiel wurde eine 19 mm starke Platte verwendet

ANSCHLAG

9,5mm

19mm

9,5mm

FRÄSTISCH

Um das Werkstück genau zum Fräser zu zentrieren ist die Dicke des zu bearbeitenden Materials heranzuziehen. Die
Schnittkante des Werkstückes und die Mitte des Fräsers in eine Linie bringen gemäß der vergrößerten Zeichnung.
Die obere und untere vertikale Schnittkante des Fräsers stehen im Verhältnis zueinander und im gleichen Abstand zur
Mitte des Fräsers. Zunächst die eine Kante des Werkstückes bearbeiten, dann das Material umdrehen und die zweite
Kante bearbeiten, sodass exakt übereinstimmende Schnittkanten entstehen. Die beiden Kanten zusammenfügen zu
einer sauberen, starken Verbindung.
C541.526.00 0,1 mm-Distanzring
C990.458.00 Satz Distanzring
Zeichnungen im Maßstab 1:1
