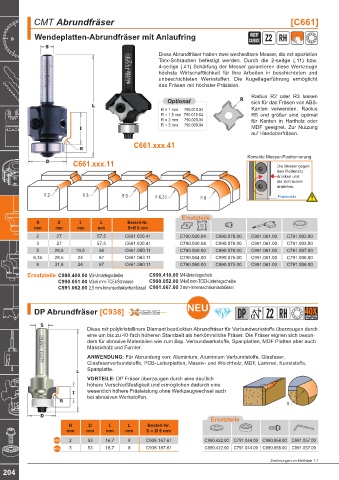

Page 208 - blueline-CMT Katalog 2022+_20250310

CMT Abrundfräser [C661]

Wendeplatten-Abrundfräser mit Anlaufring CARBIDE Z2 RH
INSERT

Diese Abrundfräser haben zwei wechselbare Messer, die mit speziellen
Torx-Schrauben befestigt werden. Durch die 2-seitge (.11) bzw.
4-seitige (.41) Schärfung der Messer garantieren diese Werkzeuge
höchste Wirtschaftlichkeit für Ihre Arbeiten in beschichteten und
unbeschichteten Werkstoffen. Die Kugellagerführung ermöglicht
das Fräsen mit höchster Präzision.
Radius R2 oder R3 lassen
Optional sich für das Fräsen von ABS-
R = 1 mm 790.010.04 Kanten verwenden. Radius
R = 1,5 mm 790.015.04 R5 und größer sind optimal
R = 2 mm 790.020.04 für Kanten in Hartholz oder
R = 3 mm 790.030.04 MDF geeignet. Zur Nutzung
auf Handoberfräsen.

C661.xxx.41

Korrekte Messer-Positionierung
C661.xxx.11 Die Messer gegen
den Plattensitz
drücken und
die Schrauben
anziehen.
R 2 R 3 R 5 R 6,35 R 8 Plattensitz

Ersatzteile
R D I L Bestell-Nr.
mm mm mm mm S=Ø 8 mm
2 27 57,5 C661.020.41 C790.020.04 C990.078.00 C991.061.00 C791.003.00
3 27 57,5 C661.030.41 C790.030.04 C990.078.00 C991.061.00 C791.003.00
5 28,8 19,5 64 C661.050.11 C790.050.00 C990.076.00 C991.061.00 C791.007.00
6,35 28,5 24 67 C661.063.11 C790.064.00 C990.075.00 C991.061.00 C791.006.00
8 31,8 24 67 C661.080.11 C790.080.00 C990.075.00 C991.061.00 C791.006.00

Ersatzteile C990.400.00 M3-Unterlegscheibe C990.410.00 M4-Unterlegscheib
C990.051.00 M3x6 mm-TCEI-Schraube C990.052.00 M4x6 mm-TCEI-Unterlegscheibe
C991.062.00 2,5 mm-Innensechskantschlüssel C991.067.00 3 mm-Innensechskantschlüssel

DP Abrundfräser [C938] NEU DP Z2 RH 40X
LONGER LIFE
THAN CARBIDE
Diese mit polykristallinem Diamant bestückten Abrundfräser für Verbundwerkstoffe überzeugen durch
eine um bis zu 40-fach höheren Standzeit als herkömmliche Fräser. Die Fräser eignen sich beson-
ders für abrasive Materialien wie zum Bsp. Verbundwerkstoffe, Spanplatten, MDF Platten aber auch
Massivholz und Furnier.

ANWENDUNG: Für Abrundung von: Aluminium, Aluminium Verbundstoffe, Glasfaser,
Glasfaserverbundstoffe, PCB-Leiterplatten, Massiv- und Weichholz, MDF, Laminat, Kunststoffe,
Spanplatte.
VORTEILE: DP Fräser überzeugen durch eine deutlich
höhere Verschleißfestigkeit und ermöglichen dadurch eine
wesentlich höhere Fräsleistung ohne Werkzeugwechsel auch
bei abrasiven Werkstoffen.
R

Ersatzteile
R D I L Bestell-Nr.
mm mm mm mm S = Ø 8 mm
NEU 2 53 16,7 8 C938.167.61 C990.422.00 C791.044.00 C990.058.00 C991.057.00
NEU 3 53 18,7 8 C938.187.61 C990.422.00 C791.044.00 C990.058.00 C991.057.00
Zeichnungen im Maßstab 1:1
