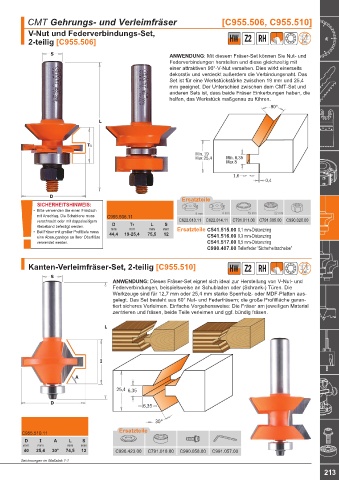

Page 217 - blueline-CMT Katalog 2022+_20250310

CMT Gehrungs- und Verleimfräser [C955.506, C955.510]
V-Nut und Federverbindungs-Set,
2-teilig [C955.506] HW Z2 RH

ANWENDUNG: Mit diesem Fräser-Set können Sie Nut- und
Federverbindungen herstellen und diese gleichzeitig mit
einer attraktiven 90°-V-Nut versehen. Dies wirkt einerseits
dekorativ und verdeckt außerdem die Verbindungsnaht. Das
Set ist für eine Werkstückstärke zwischen 19 mm und 25,4
mm geeignet. Der Unterschied zwischen dem CMT-Set und
anderen Sets ist, dass beide Fräser Einkerbungen haben, die
helfen, das Werkstück maßgenau zu führen.

Min. 19
Max 25,4 Min. 6,35
Max 8

1,6
0,4

Ersatzteile
SICHERHEITSHINWEIS:
• Bitte verwenden Sie einen Frästisch
mit Anschlag. Die Schablone muss C955.506.11 8 mm 4 mm 19 mm 22 mm
verschraubt oder mit doppelseitigem C822.013.11 C822.014.11 C791.011.00 C791.005.00 C990.020.00
Klebeband befestigt werden. D T1 L S
mm
mm
• Bei Fräser mit großer Profiltiefe muss mm 19-25,4 75,5 mm Ersatzteile C541.515.00 0,1 mm-Distanzring
12
44,4
eine Absauganlage an Ihrer Oberfräse C541.516.00 0,3 mm-Distanzring
verwendet werden. C541.517.00 0,5 mm-Distanzring
C990.407.00 Tellerfeder “Sicherheitsscheibe”
Kanten-Verleimfräser-Set, 2-teilig [C955.510] HW Z2 RH

ANWENDUNG: Dieses Fräser-Set eignet sich ideal zur Herstellung von V-Nut- und
Federverbindungen, beispielsweise an Schubladen oder (Schrank-) Türen. Die
Werkzeuge sind für 12,7 mm oder 25,4 mm starke Sperrholz- oder MDF-Platten aus-
gelegt. Das Set besteht aus 60° Nut- und Federfräsern; die große Profilfläche garan-
tiert sicheres Verleimen. Einfache Vorgehensweise: Die Fräser am jeweiligen Material
zentrieren und fräsen, beide Teile verleimen und ggf. bündig fräsen.

25,4 6,35

6,35

Ersatzteile
C955.510.11
D I A L S
mm mm mm mm
40 25,4 30° 74,5 12 C990.423.00 C791.018.00 C990.058.00 C991.057.00
Zeichnungen im Maßstab 1:1
213
