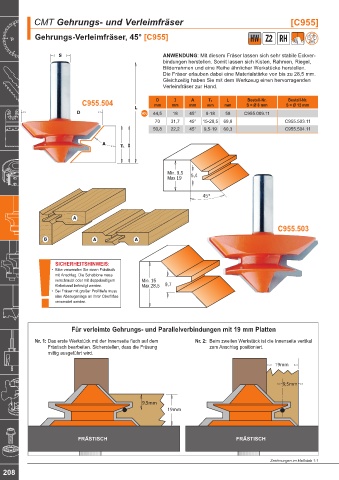

Page 212 - blueline-CMT Katalog 2022+_20250310

CMT Gehrungs- und Verleimfräser [C955]

Gehrungs-Verleimfräser, 45° [C955] HW Z2 RH

ANWENDUNG: Mit diesem Fräser lassen sich sehr stabile Eckver-
bindungen herstellen. Somit lassen sich Kisten, Rahmen, Riegel,
Bilderrahmen und eine Reihe ähnlicher Werkstücke herstellen.
Die Fräser erlauben dabei eine Materialstärke von bis zu 28,5 mm.
Gleichzeitig haben Sie mit dem Werkzeug einen hervorragenden
Verleimfräser zur Hand.

Bestell-Nr.
D
Bestell-Nr.
L
I
A
C955.504 mm mm mm mm mm S = Ø 8 mm S = Ø 12 mm
T1

NEU 44,5 18 45° 9-18 58 C955.009.11
70 31,7 45° 15-28,5 69,9 C955.503.11
50,8 22,2 45° 9,5-19 60,3 C955.504.11

A Min. 9,5
Max 19 5,4

B
Min. 9,5 5,4
Max 19

A
C955.503

B A A

Min. 15
Max 28,5 9,7
SICHERHEITSHINWEIS:
• Bitte verwenden Sie einen Frästisch
mit Anschlag. Die Schablone muss
verschraubt oder mit doppelseitigem Min. 15
A
A Klebeband befestigt werden. Max 28,5 9,7
• Bei Fräser mit großer Profiltiefe muss
eine Absauganlage an Ihrer Oberfräse
verwendet werden.

Für verleimte Gehrungs- und Parallelverbindungen mit 19 mm Platten

Nr. 1: Das erste Werkstück mit der Innenseite flach auf dem Nr. 2: Beim zweiten Werkstück ist die Innenseite vertikal
Frästisch bearbeiten. Sicherstellen, dass die Fräsung zum Anschlag positioniert.
mittig ausgeführt wird.
19mm

9,5mm

9,5mm
19mm

FRÄSTISCH FRÄSTISCH

Zeichnungen im Maßstab 1:1
