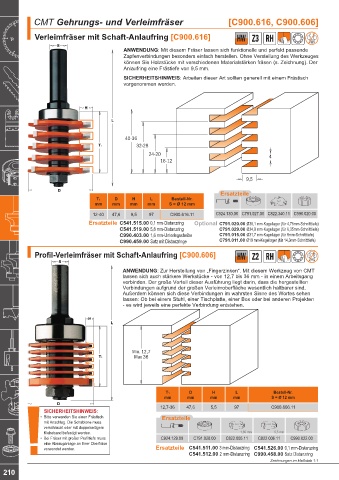

CMT Gehrungs- und Verleimfräser [C900.616, C900.606]

Verleimfräser mit Schaft-Anlaufring [C900.616] HW Z3 RH

ANWENDUNG: Mit diesem Fräser lassen sich funktionelle und perfekt passende
Zapfenverbindungen besonders einfach herstellen. Ohne Verstellung des Werkzeuges
können Sie Holzstücke mit verschiedenen Materialstärken fräsen (s. Zeichnung). Der
Anlaufring eine Frästiefe von 9,5 mm.
SICHERHEITSHINWEIS: Arbeiten dieser Art sollten generell mit einem Frästisch
vorgenommen werden.

40-36
32-28

24-20 4
16-12

9,5

Ersatzteile
T1 D H L Bestell-Nr.
mm mm mm mm S = Ø 12 mm
12-40 47,6 9,5 97 C900.616.11 C924.130.00 C791.027.00 C822.340.11 C990.020.00
Ersatzteile C541.515.00 0,1 mm-Distanzring Optional C791.020.00 Ø38,1 mm-Kugellager (für 4,76mm-Schnitttiefe)
C541.519.00 5,8 mm-Distanzring C791.029.00 Ø34,9 mm-Kugellager (für 6,35mm-Schnitttiefe)
C990.403.00 1,6 mm-Unterlegscheibe C791.015.00 Ø31,7 mm-Kugellager (für 8mm-Schnitttiefe)
C990.459.00 Satz mit Distanzringe C791.011.00 Ø19 mm-Kugellager (für 14,3mm-Schnitttiefe)

Profil-Verleimfräser mit Schaft-Anlaufring [C900.606] HW Z2 RH

ANWENDUNG: Zur Herstellung von „Fingerzinken“. Mit diesem Werkzeug von CMT
lassen sich auch stärkere Werkstücke - von 12,7 bis 36 mm - in einem Arbeitsgang
verbinden. Der große Vorteil dieser Ausführung liegt darin, dass die hergestellten
Verbindungen aufgrund der großen Verleimoberfläche wesentlich haltbarer sind.
Außerdem können sich diese Verbindungen im wahrsten Sinne des Wortes sehen
lassen: Ob bei einem Stuhl, einer Tischplatte, einer Box oder bei anderen Projekten
- es wird jeweils eine perfekte Verbindung entstehen.

Min. 12,7
Max 36

T1 D H L Bestell-Nr. FRÄSTISCH
mm mm mm mm S = Ø 12 mm

12,7-36 47,6 5,5 97 C900.606.11
SICHERHEITSHINWEIS:
• Bitte verwenden Sie einen Frästisch Ersatzteile
mit Anschlag. Die Schablone muss
verschraubt oder mit doppelseitigem
Klebeband befestigt werden. 1,85 mm 5,5 mm
• Bei Fräser mit großer Profiltiefe muss C924.129.00 C791.028.00 C822.005.11 C822.006.11 C990.022.00
eine Absauganlage an Ihrer Oberfräse
verwendet werden. Ersatzteile C541.511.00 3 mm-Distanzring C541.526.00 0,1 mm-Distanzring
C541.512.00 2 mm-Distanzring C990.458.00 Satz Distanzring
Zeichnungen im Maßstab 1:1
