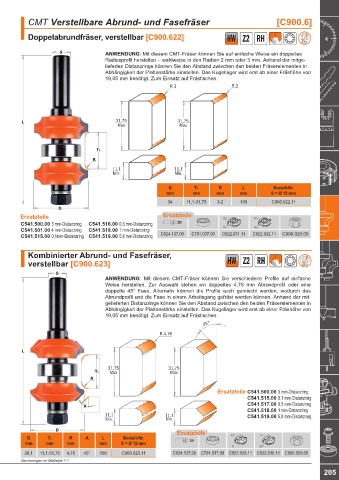

CMT Verstellbare Abrund- und Fasefräser [C900.6]

Doppelabrundfräser, verstellbar [C900.622] HW Z2 RH

ANWENDUNG: Mit diesem CMT-Fräser können Sie auf einfache Weise ein doppeltes
Radiusprofil herstellen – wahlweise in den Radien 2 mm oder 3 mm. Anhand der mitge-
lieferten Distanzringe können Sie den Abstand zwischen den beiden Fräserelementen in
Abhängigkeit der Plattenstärke einstellen. Das Kugellager wird erst ab einer Fräshöhe von
19,05 mm benötigt. Zum Einsatz auf Frästischen.
R 3 R 2

31,75 31,75
Max Max

11,1 11,1
Min. Min.

D T1 R L Bestell-Nr.
mm mm mm mm S = Ø 12 mm
34 11,1-31,75 3-2 100 C900.622.11

Ersatzteile Ersatzteile R2 R3
C541.516.00 0,3 mm-Distanzring
C541.500.00 3 mm-Distanzring
C541.501.00 4 mm-Distanzring C541.518.00 1 mm-Distanzring R3 R2
C541.515.00 0,1mm-Distanzring C541.519.00 5,8 mm-Distanzring C924.137.00 C791.037.00 C822.031.11 C822.032.11 C990.020.00

Kombinierter Abrund- und Fasefräser,
verstellbar [C900.623] HW Z2 RH

ANWENDUNG: Mit diesem CMT-Fräser können Sie verschiedene Profile auf einfache
Weise herstellen. Zur Auswahl stehen ein doppeltes 4,76 mm Abrundprofil oder eine
doppelte 45° Fase. Alternativ können die Profile auch gemischt werden, wodurch das
Abrundprofil und die Fase in einem Arbeitsgang gefräst werden können. Anhand der mit-
gelieferten Distanzringe können Sie den Abstand zwischen den beiden Fräserelementen in
Abhängigkeit der Plattenstärke einstellen. Das Kugellager wird erst ab einer Fräshöhe von
19,05 mm benötigt. Zum Einsatz auf Frästischen.

R 4,76

31,75 31,75
Max Max

Ersatzteile C541.500.00 3 mm-Distanzring
C541.515.00 0,1 mm-Distanzring
C541.517.00 0,5 mm-Distanzring

C541.518.00 1 mm-Distanzring
11,1 11,1 C541.519.00 5,8 mm-Distanzring
Min. Min.
Ersatzteile
D T1 R A L Bestell-Nr. 45° R
mm mm mm mm S = Ø 12 mm
R 45°
38,1 11,1-31,75 4,76 45° 100 C900.623.11 C924.137.00 C791.037.00 C822.029.11 C822.030.11 C990.020.00
Zeichnungen im Maßstab 1:1
