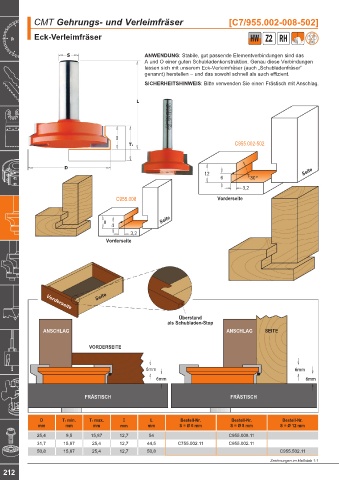

CMT Gehrungs- und Verleimfräser [C7/955.002-008-502]

Eck-Verleimfräser HW Z2 RH

ANWENDUNG: Stabile, gut passende Elementverbindungen sind das
A und O einer guten Schubladenkonstruktion. Genau diese Verbindungen
lassen sich mit unserem Eck-Verleimfräser (auch „Schubladenfräser“
genannt) herstellen – und das sowohl schnell als auch effizient.

SICHERHEITSHINWEIS: Bitte verwenden Sie einen Frästisch mit Anschlag.

C955.002-502

12 Seite
6
3,2

C955.008 Vorderseite

Seite
8
4
3,2
Vorderseite

Seite

Vorderseite
Überstand
als Schubladen-Stop
ANSCHLAG ANSCHLAG SEITE

VORDERSEITE

FRÄSTISCH FRÄSTISCH

D T1 min. T1 max. I L Bestell-Nr. Bestell-Nr. Bestell-Nr.
mm mm mm mm mm S = Ø 6 mm S = Ø 8 mm S = Ø 12 mm
25,4 9,5 15,87 12,7 54 C955.008.11
31,7 15,87 25,4 12,7 44,5 C755.002.11 C955.002.11
50,8 15,87 25,4 12,7 50,8 C955.502.11
Zeichnungen im Maßstab 1:1
