Page 218 - blueline-CMT Katalog 2022+_20250310
P. 218

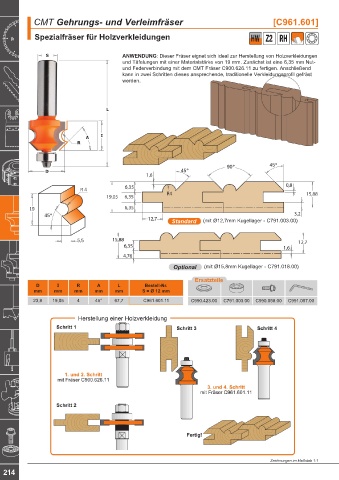

CMT Gehrungs- und Verleimfräser [C961.601]
Spezialfräser für Holzverkleidungen HW Z2 RH
ANWENDUNG: Dieser Fräser eignet sich ideal zur Herstellung von Holzverkleidungen
und Täfelungen mit einer Materialstärke von 19 mm. Zunächst ist eine 6,35 mm Nut-
und Federverbindung mit dem CMT Fräser C900.626.11 zu fertigen. Anschließend
kann in zwei Schritten dieses ansprechende, traditionelle Verkleidungsprofil gefräst
werden.
R 4
19
Standard (mit Ø12,7mm Kugellager - C791.003.00)
5,5
Optional (mit Ø15,8mm Kugellager - C791.018.00)
Ersatzteile
D I R A L Bestell-Nr.
mm mm mm mm mm S = Ø 12 mm
23,8 19,05 4 45° 67,7 C961.601.11 C990.423.00 C791.003.00 C990.058.00 C991.057.00
Zeichnungen im Maßstab 1:1
214
