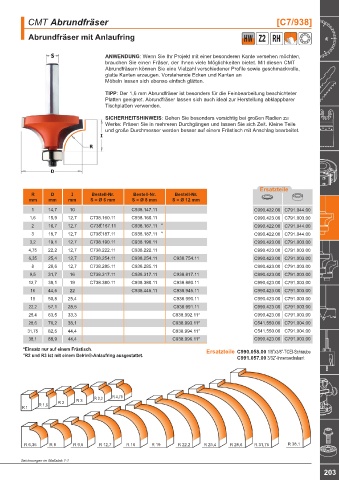

CMT Abrundfräser [C7/938]

Abrundfräser mit Anlaufring HW Z2 RH

ANWENDUNG: Wenn Sie Ihr Projekt mit einer besonderen Kante versehen möchten,
brauchen Sie einen Fräser, der Ihnen viele Möglichkeiten bietet. Mit diesen CMT
Abrundfräsern können Sie eine Vielzahl verschiedener Profile sowie geschmackvolle,
glatte Kanten erzeugen. Vorstehende Ecken und Kanten an
Möbeln lassen sich ebenso einfach glätten.

TIPP: Der 1,6 mm Abrundfräser ist besonders für die Feinbearbeitung beschichteter
Platten geeignet. Abrundfräser lassen sich auch ideal zur Herstellung abklappbarer
Tischplatten verwenden.

SICHERHEITSHINWEIS: Gehen Sie besonders vorsichtig bei großen Radien zu
Werke: Fräsen Sie in mehreren Durchgängen und lassen Sie sich Zeit. Kleine Teile
und große Durchmesser werden besser auf einem Frästisch mit Anschlag bearbeitet.

Ersatzteile
R D I Bestell-Nr. Bestell-Nr. Bestell-Nr.
mm mm mm S = Ø 6 mm S = Ø 8 mm S = Ø 12 mm
1 14,7 10 C938.147.11 C990.422.00 C791.044.00
1,6 15,9 12,7 C738.160.11 C938.160.11 C990.423.00 C791.003.00
°
2 16,7 12,7 C738.167.11 C938.167.11 ° C990.422.00 C791.044.00
°
3 18,7 12,7 C738.187.11 C938.187.11 ° C990.422.00 C791.044.00
3,2 19,1 12,7 C738.190.11 C938.190.11 C990.423.00 C791.003.00
4,75 22,2 12,7 C738.222.11 C938.222.11 C990.423.00 C791.003.00
6,35 25,4 12,7 C738.254.11 C938.254.11 C938.754.11 C990.423.00 C791.003.00
8 28,6 12,7 C738.285.11 C938.285.11 C990.423.00 C791.003.00
9,5 31,7 16 C738.317.11 C938.317.11 C938.817.11 C990.423.00 C791.003.00
12,7 38,1 19 C738.380.11 C938.380.11 C938.880.11 C990.423.00 C791.003.00
16 44,5 22 C938.445.11 C938.945.11 C990.423.00 C791.003.00
19 50,8 25,4 C938.990.11 C990.423.00 C791.003.00
22,2 57,1 28,5 C938.991.11 C990.423.00 C791.003.00
25,4 63,5 33,3 C938.992.11* C990.423.00 C791.003.00
28,6 76,2 38,1 C938.993.11* C541.550.00 C791.004.00
31,75 82,5 44,4 C938.994.11* C541.550.00 C791.004.00
38,1 88,9 44,4 C938.996.11* C990.423.00 C791.003.00
*Einsatz nur auf einem Frästisch. Ersatzteile C990.058.00 1/8”x3/8”-TCEI-Schraube
°R2 und R3 ist mit einem Delrin®-Anlaufring ausgestattet. C991.057.00 3/32“-Innensechskant

R 1 R 1,6 R 2 R 3 R 3,2 R 4,75

R 6,35 R 8 R 9,5 R 12,7 R 16 R 19 R 22,2 R 25,4 R 28,6 R 31,75 R 38,1

Zeichnungen im Maßstab 1:1
