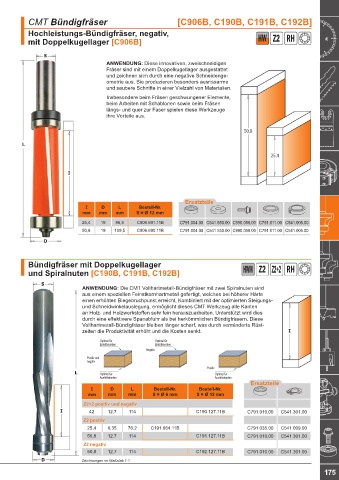

Page 179 - blueline-CMT Katalog 2022+_20250310

CMT Bündigfräser [C906B, C190B, C191B, C192B]
Hochleistungs-Bündigfräser, negativ,
mit Doppelkugellager [C906B] HW Z2 RH

ANWENDUNG: Diese innovativen, zweischneidigen
Fräser sind mit einem Doppelkugellager ausgestattet
und zeichnen sich durch eine negative Schneidenge-
ometrie aus. Sie produzieren besonders ausrissarme
und saubere Schnitte in einer Vielzahl von Materialien.
Insbesondere beim Fräsen geschwungener Elemente,
beim Arbeiten mit Schablonen sowie beim Fräsen
längs- und quer zur Faser spielen diese Werkzeuge
ihre Vorteile aus.

50,8

25,4

Ersatzteile
I D L Bestell-Nr.
mm mm mm S = Ø 12 mm
25,4 19 86,5 C906.691.11B C791.004.00 C541.550.00 C990.058.00 C791.011.00 C541.005.00
50,8 19 109,5 C906.690.11B C791.004.00 C541.550.00 C990.058.00 C791.011.00 C541.005.00

Bündigfräser mit Doppelkugellager
und Spiralnuten [C190B, C191B, C192B] HWM Z2 Z2+2 RH

ANWENDUNG: Die CMT Vollhartmetall-Bündigfräser mit zwei Spiralnuten sind
aus einem speziellen Feinstkornhartmetall gefertigt, welches bei höherer Härte
einen erhöhten Biegebruchpunkt erreicht. Kombiniert mit der optimierten Steigungs-
und Schneidwinkelauslegung, ermöglicht dieses CMT Werkzeug alle Kanten
an Holz- und Holzwerkstoffen sehr fein herauszuarbeiten. Unterstützt wird dies
durch eine effektivere Spanabfuhr als bei herkömmlichen Bündigfräsern. Diese
Vollhartmetall-Bündigfräser bleiben länger scharf, was durch verminderte Rüst-
zeiten die Produktivität erhöht und die Kosten senkt.
Optimal für Optimal für
Eintrittskanten Eintrittskanten
Negativ
Positiv und
negativ
Positiv
Optimal für Optimal für
Austrittskanten Austrittskanten
Ersatzteile
I D L Bestell-Nr. Bestell-Nr.
mm mm mm S = Ø 6 mm S = Ø 12 mm
Z2+2 positiv und negativ
42 12,7 114 C190.127.11B C791.010.00 C541.301.00
Z2 positiv
25,4 6,35 76,2 C191.064.11B C791.035.00 C541.009.00
50,8 12,7 114 C191.127.11B C791.010.00 C541.301.00
Z2 negativ
50,8 12,7 114 C192.127.11B C791.010.00 C541.301.00
Zeichnungen im Maßstab 1:1
175
