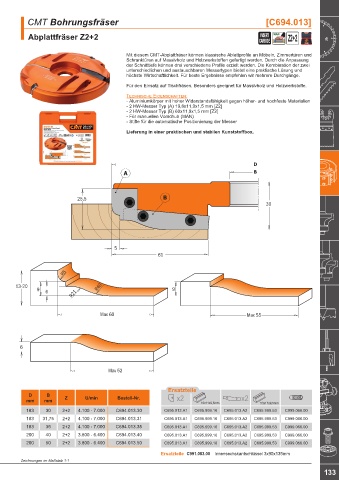

Page 137 - blueline-CMT Katalog 2022+_20250310

CMT Bohrungsfräser [C694.013]

Abplattfräser Z2+2 CARBIDE MAN Z2+2
INSERT

Mit diesem CMT-Abplattfräser können klassische Ablattprofile an Möbeln, Zimmertüren und
Schranktüren auf Massivholz und Holzwerkstoffen gefertigt werden. Durch die Anpassung
der Schnitttiefe können drei verschiedene Profile erzielt werden. Die Kombination der zwei
unterschiedlichen und austauschbaren Messertypen bietet eine praktische Lösung und
höchste Wirtschaftlichkeit. Für beste Ergebnisse empfehlen wir mehrere Durchgänge.
Für den Einsatz auf Tischfräsen. Besonders geeignet für Massivholz und Holzwerkstoffe.
Technische Eigenschaften:
- Aluminiumkörper mit hoher Widerstandsfähigkeit gegen höher- und hochfeste Materialien
- 2 HW-Messer Typ (A) 19,8x11,9x1,5 mm [Z2]
- 2 HW-Messer Typ (B) 60x11,9x1,5 mm [Z2]
- Für manuellen Vorschub (MAN)
- Stifte für die automatische Positionierung der Messer
Lieferung in einer praktischen und stabilen Kunststoffbox.

25,5
30

5
61

R5

13-20 R40
9 6 R21 9

Max 60 Max 55

6

Max 52

Ersatzteile
D B
mm mm Z U/min Bestell-Nr. x2 x2
16x11x9,5mm 53x11x9,5mm
183 30 2+2 4.100 - 7.000 C694.013.30 C695.013.A1 C695.999.16 C695.013.A2 C695.999.53 C999.066.00
183 31,75 2+2 4.100 - 7.000 C694.013.31 C695.013.A1 C695.999.16 C695.013.A2 C695.999.53 C999.066.00
183 35 2+2 4.100 - 7.000 C694.013.35 C695.013.A1 C695.999.16 C695.013.A2 C695.999.53 C999.066.00
200 40 2+2 3.800 - 6.400 C694.013.40 C695.013.A1 C695.999.16 C695.013.A2 C695.999.53 C999.066.00
200 50 2+2 3.800 - 6.400 C694.013.50 C695.013.A1 C695.999.16 C695.013.A2 C695.999.53 C999.066.00

Ersatzteile C991.083.00 Innensechskantschlüssel 3x90x135mm
Zeichnungen im Maßstab 1:1
