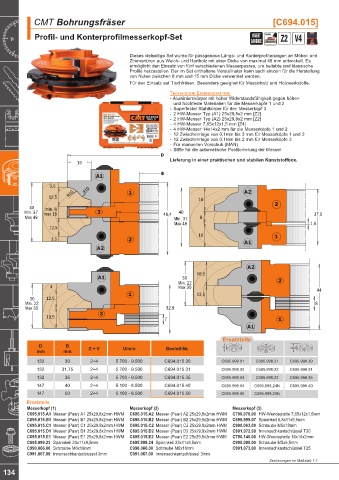

CMT Bohrungsfräser [C694.015]

Profil- und Konterprofilmesserkopf-Set INSERT MAN Z2 V4
CARBIDE

Dieses vielseitige Set wurde für passgenaue Längs- und Konterprofilierungen an Möbel- und
Zimmertüren aus Weich- und Hartholz mit einer Dicke von maximal 48 mm entwickelt. Es
ermöglicht den Einsatz von fünf verschiedenen Messerpaaren, um beliebte und klassische
Profile herzustellen. Der im Set enthaltene Verstellnuter kann auch einzeln für die Herstellung
von Nuten zwischen 8 mm und 15 mm Dicke verwendet werden.
Für den Einsatz auf Tischfräsen. Besonders geeignet für Massivholz und Holzwerkstoffe.
Technische Eigenschaften:
- Aluminiumkörper mit hoher Widerstandsfähigkeit gegen höher-
und hochfeste Materialien für die Messerköpfe 1 und 2
- Superfester Stahlkörper für den Messerkopf 3
- 2 HW-Messer Typ (A1) 25x29,8x2 mm [Z2]
- 2 HW-Messer Typ (A2) 25x29,8x2 mm [Z2]
- 4 HW-Messer 7,65x12x1,5 mm [Z4]
- 4 HW-Messer 14x14x2 mm für die Messerköpfe 1 und 2
- 12 Zwischenringe von 0,1mm bis 3 mm für Messerköpfe 1 und 2
- 12 Zwischenringe von 0,1mm bis 2 mm für Messerköpfe 3
- Für manuellen Vorschub (MAN)
- Stifte für die automatische Positionierung der Messer
Lieferung in einer praktischen und stabilen Kunststoffbox.
16

3,5
R10 R10 1
12,5
16
2
40 min. 8
Min. 37 max 15 3 48,4 40 37,6
Max 48 Min. 37 8
Max 48 1,6
12,5
16 1
3,5 2

16,5
30 2
Min. 22
4 Max 30 44
1 13,5
30 12,5
Min. 22 8
Max 30 32,9
3
13,5 7 1

Ersatzteile
D B 9 10.6
mm mm Z + V U/min Bestell-Nr.
132 30 2+4 5.700 - 9.500 C694.015.30 C695.998.01 C695.998.21 C695.998.30
132 31,75 2+4 5.700 - 9.500 C694.015.31 C695.998.02 C695.998.22 C695.998.31
132 35 2+4 5.700 - 9.500 C694.015.35 C695.998.03 C695.998.23 C695.998.35
147 40 2+4 5.100 - 8.500 C694.015.40 C695.998.04 C695.998.24N C695.998.40
147 50 2+4 5.100 - 8.500 C694.015.50 C695.998.05 C695.998.25N
Ersatzteile
Messerkopf (1) Messerkopf (2) Messerkopf (3)
C695.015.A1 Messer (Paar) A1 25x29,8x2mm HWM C695.015.A2 Messer (Paar) A2 25x29,8x2mm HWM C790.076.00 HW-Wendeplatte 7,65x12x1,5mm
C695.015.B1 Messer (Paar) B1 25x29,8x2mm HWM C695.015.B2 Messer (Paar) B2 25x29,8x2mm HWM C695.999.07 Spannkeil 6,8x11x9,5mm
C695.015.C1 Messer (Paar) C1 25x29,8x2mm HWM C695.015.C2 Messer (Paar) C2 25x29,8x2mm HWM C990.063.00 Schraube M5x18mm
C695.015.D1 Messer (Paar) D1 25x29,8x2mm HWM C695.015.D2 Messer (Paar) D2 25x29,8x2mm HWM C991.072.00 Innensechkantschlüssel T20
C695.015.E1 Messer (Paar) E1 25x29,8x2mm HWM C695.015.E2 Messer (Paar) E2 25x29,8x2mm HWM C790.140.00 HW-Wendeplatte 14x14x2mm
C695.999.23 Spannkeil 23x11x9,5mm C695.999.24 Spannkeil 23x11x9,5mm C990.080.00 Schraube M5x6,5mm
C990.066.00 Schraube M6x16mm C990.066.00 Schraube M6x16mm C991.073.00 Innensechkantschlüssel T25
C991.067.00 Innensechkantschlüssel 3mm C991.067.00 Innensechkantschlüssel 3mm
Zeichnungen im Maßstab 1:1
