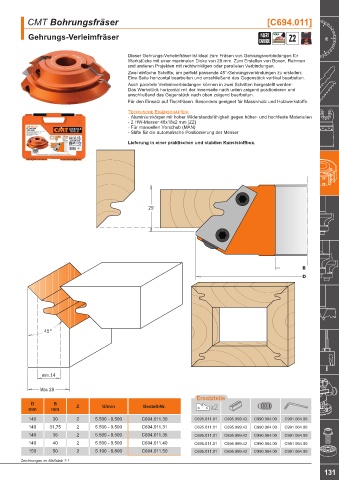

Page 135 - blueline-CMT Katalog 2022+_20250310

CMT Bohrungsfräser [C694.011]

Gehrungs-Verleimfräser INSERT MAN Z2
CARBIDE

Dieser Gehrungs-Verleimfräser ist ideal zum Fräsen von Gehrungsverbindungen für
Werkstücke mit einer maximalen Dicke von 28 mm. Zum Erstellen von Boxen, Rahmen
und anderen Projekten mit rechtwinkligen oder parallelen Verbindungen.
Zwei einfache Schritte, um perfekt passende 45°-Gehrungsverbindungen zu erstellen:
Eine Seite horizontal bearbeiten und anschließend das Gegenstück vertikal bearbeiten.
Auch parallele Verleimverbindungen können in zwei Schritten hergestellt werden:
Das Werkstück horizontal mit der Innenseite nach unten zeigend positionieren und
anschließend das Gegenstück nach oben zeigend bearbeiten.
Für den Einsatz auf Tischfräsen. Besonders geeignet für Massivholz und Holzwerkstoffe.
Technische Eigenschaften:
- Aluminiumkörper mit hoher Widerstandsfähigkeit gegen höher- und hochfeste Materialien
- 2 HW-Messer 40x18x2 mm [Z2]
- Für manuellen Vorschub (MAN)
- Stifte für die automatische Positionierung der Messer
Lieferung in einer praktischen und stabilen Kunststoffbox.

29

min.14

Max 28
Ersatzteile
D B
mm mm Z U/min Bestell-Nr. x2
140 30 2 5.500 - 9.500 C694.011.30 C695.011.01 C695.999.42 C990.064.00 C991.064.00
140 31,75 2 5.500 - 9.500 C694.011.31 C695.011.01 C695.999.42 C990.064.00 C991.064.00
140 35 2 5.500 - 9.500 C694.011.35 C695.011.01 C695.999.42 C990.064.00 C991.064.00
140 40 2 5.500 - 9.500 C694.011.40 C695.011.01 C695.999.42 C990.064.00 C991.064.00
150 50 2 5.100 - 8.800 C694.011.50 C695.011.01 C695.999.42 C990.064.00 C991.064.00
Zeichnungen im Maßstab 1:1
