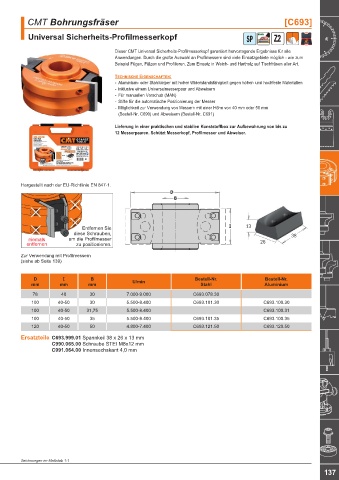

CMT Bohrungsfräser [C693]

Universal Sicherheits-Profilmesserkopf SP MAN Z2

Dieser CMT Universal Sicherheits-Profilmesserkopf garantiert hervorragende Ergebnisse für alle
Anwendungen. Durch die große Auswahl an Profilmessern sind viele Einsatzgebiete möglich - wie zum
Beispiel Fügen, Fälzen und Profilieren. Zum Einsatz in Weich- und Hartholz auf Tischfräsen aller Art.

Technische Eigenschaften:
- Aluminium- oder Stahlkörper mit hoher Widerstandsfähigkeit gegen höher- und hochfeste Materialien
- inklusive einem Universalmesserpaar und Abweisern
- Für manuellen Vorschub (MAN)
- Stifte für die automatische Positionierung der Messer
- Möglichkeit zur Verwendung von Messern mit einer Höhe von 40 mm oder 50 mm
(Bestell-Nr. C690) und Abweisern (Bestell-Nr. C691)

Lieferung in einer praktischen und stabilen Kunststoffbox zur Aufbewahrung von bis zu
12 Messerpaaren. Schützt Messerkopf, Profilmesser und Abweiser.

Hergestellt nach der EU-Richtlinie EN 847-1.

Entfernen Sie 13
diese Schrauben, 38
niemals um die Profilmesser
entfernen zu positionieren. 26
Zur Verwendung mit Profilmessern
(siehe ab Seite 139)

D I B U/min Bestell-Nr. Bestell-Nr.
mm mm mm Stahl Aluminium
78 40 30 7.000-9.000 C693.078.30
100 40-50 30 5.500-8.400 C693.101.30 C693.100.30
100 40-50 31,75 5.500-8.400 C693.100.31
100 40-50 35 5.500-8.400 C693.101.35 C693.100.35
120 40-50 50 4.800-7.400 C693.121.50 C693.120.50
Ersatzteile C693.999.01 Spannkeil 38 x 26 x 13 mm
C990.065.00 Schraube STEI M8x12 mm
C991.064.00 Innensechskant 4,0 mm

Zeichnungen im Maßstab 1:1
