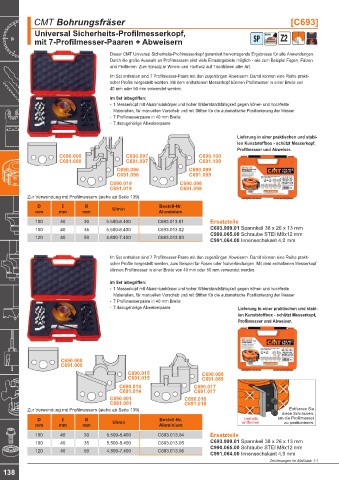

Page 142 - blueline-CMT Katalog 2022+_20250310

CMT Bohrungsfräser [C693]
Universal Sicherheits-Profilmesserkopf, MAN
mit 7-Profilmesser-Paaren + Abweisern SP Z2

Dieser CMT Universal Sicherheits-Profilmesserkopf garantiert hervorragende Ergebnisse für alle Anwendungen.
Durch die große Auswahl an Profilmessern sind viele Einsatzgebiete möglich - wie zum Beispiel Fügen, Fälzen
und Profilieren. Zum Einsatz in Weich- und Hartholz auf Tischfräsen aller Art.
Im Set enthalten sind 7 Profilmesser-Paare mit den zugehörigen Abweisern. Damit können eine Reihe prakti-
scher Profile hergestellt werden. Mit dem enthaltenen Messerkopf können Profilmesser in einer Breite von
40 mm oder 50 mm verwendet werden.
Im Set inbegriffen:
- 1 Messerkopf mit Aluminiumkörper und hoher Widerstandsfähigkeit gegen höher- und hochfeste
Materialien, für manuellen Vorschub und mit Stiften für die automatische Positionierung der Messer
- 7 Profilmesserpaare in 40 mm Breite
- 7 dazugehörige Abweiserpaare

Lieferung in einer praktischen und stabi-
len Kunststoffbox - schützt Messerkopf,
Profilmesser und Abweiser.
C690.000 C690.097 C690.100
C691.000 C691.097 C691.100
C690.096 C690.099
C691.096 C691.099
C690.019 C690.098
C691.019 C691.098
Zur Verwendung mit Profilmessern (siehe ab Seite 139)
D I B Bestell-Nr.
mm mm mm U/min Aluminium
100 40 30 5.500-8.400 C693.013.01 Ersatzteile
100 40 35 5.500-8.400 C693.013.02 C693.999.01 Spannkeil 38 x 26 x 13 mm
120 40 50 4.800-7.400 C693.013.03 C990.065.00 Schraube STEI M8x12 mm
C991.064.00 Innensechskant 4,0 mm

Im Set enthalten sind 7 Profilmesser-Paare mit den zugehörigen Abweisern. Damit können eine Reihe prakti-
scher Profile hergestellt werden, zum Beispiel für Fasen oder Nutverbindungen. Mit dem enthaltenen Messerkopf
können Profilmesser in einer Breite von 40 mm oder 50 mm verwendet werden.

Im Set inbegriffen:
- 1 Messerkopf mit Aluminiumkörper und hoher Widerstandsfähigkeit gegen höher- und hochfeste
Materialien, für manuellen Vorschub und mit Stiften für die automatische Positionierung der Messer
- 7 Profilmesserpaare in 40 mm Breite
- 7 dazugehörige Abweiserpaare Lieferung in einer praktischen und stabi-
len Kunststoffbox - schützt Messerkopf,
Profilmesser und Abweiser.

C690.000
C691.000
C690.015 C690.089
C691.015 C691.089
C690.014 C690.017
C691.014 C691.017
C690.001 C690.016
C691.001 C691.016
Zur Verwendung mit Profilmessern (siehe ab Seite 139) Entfernen Sie
diese Schrauben,
D I B Bestell-Nr. niemals um die Profilmesser
mm mm mm U/min Aluminium entfernen zu positionieren.

100 40 30 5.500-8.400 C693.013.04 Ersatzteile
100 40 35 5.500-8.400 C693.013.05 C693.999.01 Spannkeil 38 x 26 x 13 mm
120 40 50 4.800-7.400 C693.013.06 C990.065.00 Schraube STEI M8x12 mm
C991.064.00 Innensechskant 4,0 mm
Zeichnungen im Maßstab 1:1
138
