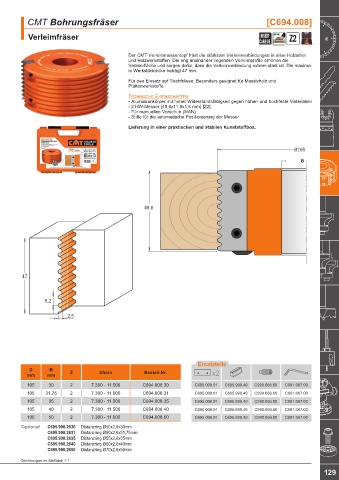

CMT Bohrungsfräser [C694.008]

Verleimfräser INSERT MAN Z2
CARBIDE

Der CMT-Verleimmesserkopf fräst die stärksten Verleimverbindungen in allen Holzarten
und Holzwerkstoffen. Die eng aneinander liegenden Verleimprofile erhöhen die
Verleimfläche und sorgen dafür, dass die Verleimverbindung extrem stark ist. Die maxima-
le Werkstückdicke beträgt 47 mm.
Für den Einsatz auf Tischfräsen. Besonders geeignet für Massivholz und
Plattenwerkstoffe.
Technische Eigenschaften:
- Aluminiumkörper mit hoher Widerstandsfähigkeit gegen höher- und hochfeste Materialien
- 2 HW-Messer (49,6x11,9x1,5 mm) [Z2]
- Für manuellen Vorschub (MAN)
- Stifte für die automatische Positionierung der Messer
Lieferung in einer praktischen und stabilen Kunststoffbox.

Ø105

49,6

47

5,2

2,5

Ersatzteile
D B
mm mm Z U/min Bestell-Nr. x2
105 30 2 7.300 - 11.500 C694.008.30 C695.008.01 C695.999.49 C990.066.00 C991.067.00
105 31,75 2 7.300 - 11.500 C694.008.31 C695.008.01 C695.999.49 C990.066.00 C991.067.00
105 35 2 7.300 - 11.500 C694.008.35 C695.008.01 C695.999.49 C990.066.00 C991.067.00
105 40 2 7.300 - 11.500 C694.008.40 C695.008.01 C695.999.49 C990.066.00 C991.067.00
105 50 2 7.300 - 11.500 C694.008.50 C695.008.01 C695.999.49 C990.066.00 C991.067.00
Optional C695.998.2630 Distanzring Ø50x2,6x30mm
C695.998.2631 Distanzring Ø50x2,6x31,75mm
C695.998.2635 Distanzring Ø55x2,6x35mm
C695.998.2640 Distanzring Ø60x2,6x40mm
C695.998.2650 Distanzring Ø70x2,6x50mm
Zeichnungen im Maßstab 1:1
