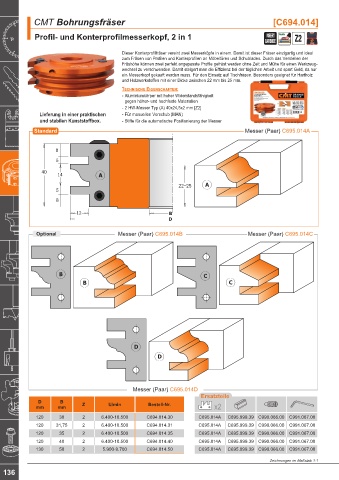

Page 140 - blueline-CMT Katalog 2022+_20250310

CMT Bohrungsfräser [C694.014]

Profil- und Konterprofilmesserkopf, 2 in 1 INSERT MAN Z2
CARBIDE

Dieser Konterprofilfräser vereint zwei Messerköpfe in einem. Damit ist dieser Fräser einzigartig und ideal
zum Fräsen von Profilen und Konterprofilen an Möbeltüren und Schubladen. Durch das Verstellen der
Fräshöhe können zwei perfekt angepasste Profile gefräst werden ohne Zeit und Mühe für einen Werkzeug-
wechsel zu verschwenden. Damit steigert man die Effizienz bei der täglichen Arbeit und spart Geld, da nur
ein Messerkopf gekauft werden muss. Für den Einsatz auf Tischfräsen. Besonders geeignet für Hartholz
und Holzwerkstoffen mit einer Dicke zwischen 22 mm bis 25 mm.
Technische Eigenschaften:
- Aluminiumkörper mit hoher Widerstandsfähigkeit
gegen höher- und hochfeste Materialien
- 2 HW-Messer Typ (A) 40x24,5x2 mm [Z2]
Lieferung in einer praktischen - Für manuellen Vorschub (MAN)
und stabilen Kunststoffbox. - Stifte für die automatische Positionierung der Messer
Standard Messer (Paar) C695.014A

8
5

40
14
22~25
5
8

12

Optional Messer (Paar) C695.014B Messer (Paar) C695.014C

Messer (Paar) C695.014D
Ersatzteile
D B
mm mm Z U/min Bestell-Nr. x2
120 30 2 6.400-10.500 C694.014.30 C695.014A C695.999.39 C990.066.00 C991.067.00
120 31,75 2 6.400-10.500 C694.014.31 C695.014A C695.999.39 C990.066.00 C991.067.00
120 35 2 6.400-10.500 C694.014.35 C695.014A C695.999.39 C990.066.00 C991.067.00
120 40 2 6.400-10.500 C694.014.40 C695.014A C695.999.39 C990.066.00 C991.067.00
130 50 2 5.900-9.700 C694.014.50 C695.014A C695.999.39 C990.066.00 C991.067.00
Zeichnungen im Maßstab 1:1
136
