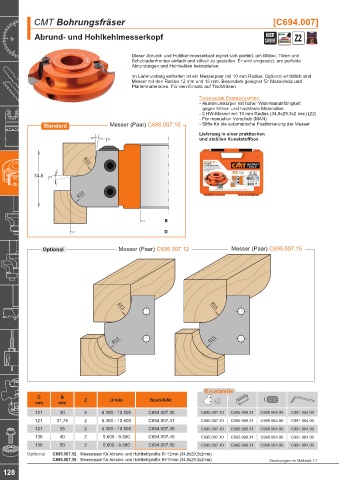

Page 132 - blueline-CMT Katalog 2022+_20250310

CMT Bohrungsfräser [C694.007]

Abrund- und Hohlkehlmesserkopf CARBIDE MAN Z2
INSERT

Dieser Abrund- und Hohlkehlmesserkopf eignet sich perfekt, um Möbel, Türen und
Schubladenfronten einfach und stilvoll zu gestalten. Er wird eingesetzt, um perfekte
Abrundungen und Hohlkehlen herzustellen.
Im Lieferumfang enthalten ist ein Messerpaar mit 10 mm Radius. Optional erhältlich sind
Messer mit den Radien 12 mm und 15 mm. Besonders geeignet für Massivholz und
Plattenmaterialien. Für den Einsatz auf Tischfräsen.

Technische Eigenschaften:
- Aluminiumkörper mit hoher Widerstandsfähigkeit
gegen höher- und hochfeste Materialien
- 2 HW-Messer mit 10 mm Radius (34,8x29,3x2 mm) [Z2]
- Für manuellen Vorschub (MAN)
Standard Messer (Paar) C695.007.10 - Stifte für die automatische Positionierung der Messer
Lieferung in einer praktischen
und stabilen Kunststoffbox.
R10

34,8 R10

34,8
R10

R10

Optional Messer (Paar) C695.007.12 Messer (Paar) C695.007.15

R15

R12
R15
R12 R12 R15

R12 R15

Ersatzteile
D B
mm mm Z U/min Bestell-Nr. x2
121 30 2 6.300 - 10.500 C694.007.30 C695.007.10 C695.999.31 C990.064.00 C991.064.00
121 31,75 2 6.300 - 10.500 C694.007.31 C695.007.10 C695.999.31 C990.064.00 C991.064.00
121 35 2 6.300 - 10.500 C694.007.35 C695.007.10 C695.999.31 C990.064.00 C991.064.00
136 40 2 5.600 - 9.300 C694.007.40 C695.007.10 C695.999.31 C990.064.00 C991.064.00
136 50 2 5.600 - 9.300 C694.007.50 C695.007.10 C695.999.31 C990.064.00 C991.064.00
Optional C695.007.12 Messerpaar für Abrund- und Hohlkehlprofile R=12mm (34,8x29,3x2mm)
C695.007.15 Messerpaar für Abrund- und Hohlkehlprofile R=15mm (34,8x29,3x2mm) Zeichnungen im Maßstab 1:1
