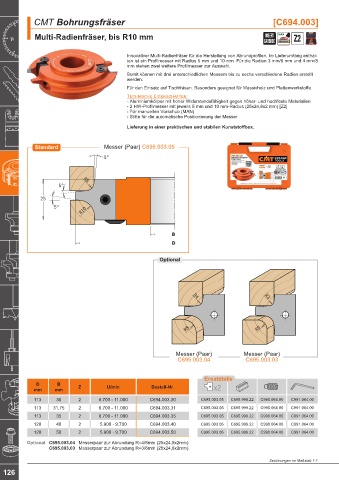

CMT Bohrungsfräser [C694.003]

Multi-Radienfräser, bis R10 mm INSERT MAN Z2
CARBIDE

Innovativer Multi-Radienfräser für die Herstellung von Abrundprofilen. Im Lieferumfang enthal-
ten ist ein Profilmesser mit Radius 5 mm und 10 mm. Für die Radien 3 mm/6 mm und 4 mm/8
mm stehen zwei weitere Profilmesser zur Auswahl.
Somit können mit drei unterschiedlichen Messern bis zu sechs verschiedene Radien erstellt
werden.
Für den Einsatz auf Tischfräsen. Besonders geeignet für Massivholz und Plattenwerkstoffe.
Technische Eigenschaften:
- Aluminiumkörper mit hoher Widerstandsfähigkeit gegen höher- und hochfeste Materialien
- 2 HW-Profilmesser mit jeweils 5 mm und 10 mm-Radius (25x24,8x2 mm) [Z2]
- Für manuellen Vorschub (MAN)
- Stifte für die automatische Positionierung der Messer
Lieferung in einer praktischen und stabilen Kunststoffbox.

Standard Messer (Paar) C695.003.05

25 R5
R10

Optional

R8 R4 R6 R3

Messer (Paar) Messer (Paar)
C695.003.04 C695.003.03

Ersatzteile
D B
mm mm Z U/min Bestell-Nr. x2
113 30 2 6.700 - 11.000 C694.003.30 C695.003.05 C695.999.22 C990.064.00 C991.064.00
113 31,75 2 6.700 - 11.000 C694.003.31 C695.003.05 C695.999.22 C990.064.00 C991.064.00
113 35 2 6.700 - 11.000 C694.003.35 C695.003.05 C695.999.22 C990.064.00 C991.064.00
128 40 2 5.900 - 9.700 C694.003.40 C695.003.05 C695.999.22 C990.064.00 C991.064.00
128 50 2 5.900 - 9.700 C694.003.50 C695.003.05 C695.999.22 C990.064.00 C991.064.00
Optional C695.003.04 Messerpaar zur Abrundung R=4/8mm (25x24,8x2mm)
C695.003.03 Messerpaar zur Abrundung R=3/6mm (25x24,8x2mm)
Zeichnungen im Maßstab 1:1
