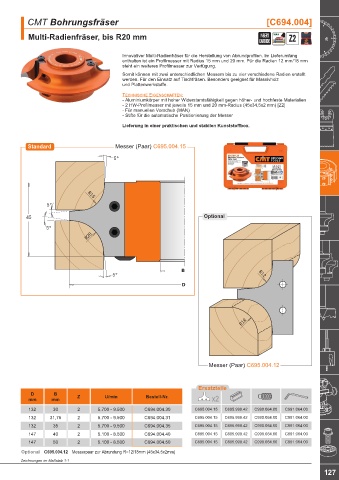

Page 131 - blueline-CMT Katalog 2022+_20250310

CMT Bohrungsfräser [C694.004]

Multi-Radienfräser, bis R20 mm INSERT MAN Z2
CARBIDE

Innovativer Multi-Radienfräser für die Herstellung von Abrundprofilen. Im Lieferumfang
enthalten ist ein Profilmesser mit Radius 15 mm und 20 mm. Für die Radien 12 mm/18 mm
steht ein weiteres Profilmesser zur Verfügung.
Somit können mit zwei unterschiedlichen Messern bis zu vier verschiedene Radien erstellt
werden. Für den Einsatz auf Tischfräsen. Besonders geeignet für Massivholz
und Plattenwerkstoffe.
Technische Eigenschaften:
- Aluminiumkörper mit hoher Widerstandsfähigkeit gegen höher- und hochfeste Materialien
- 2 HW-Profilmesser mit jeweils 15 mm und 20 mm-Radius (45x34,5x2 mm) [Z2]
- Für manuellen Vorschub (MAN)
- Stifte für die automatische Positionierung der Messer
Lieferung in einer praktischen und stabilen Kunststoffbox.

Standard Messer (Paar) C695.004.15

45 R15 Optional

R20

R12

R18

Messer (Paar) C695.004.12

Ersatzteile
D B
mm mm Z U/min Bestell-Nr. x2
132 30 2 5.700 - 9.500 C694.004.30 C695.004.15 C695.999.42 C990.064.00 C991.064.00
132 31,75 2 5.700 - 9.500 C694.004.31 C695.004.15 C695.999.42 C990.064.00 C991.064.00
132 35 2 5.700 - 9.500 C694.004.35 C695.004.15 C695.999.42 C990.064.00 C991.064.00
147 40 2 5.100 - 8.500 C694.004.40 C695.004.15 C695.999.42 C990.064.00 C991.064.00
147 50 2 5.100 - 8.500 C694.004.50 C695.004.15 C695.999.42 C990.064.00 C991.064.00
Optional C695.004.12 Messerpaar zur Abrundung R=12/18mm (45x34,5x2mm)
Zeichnungen im Maßstab 1:1
