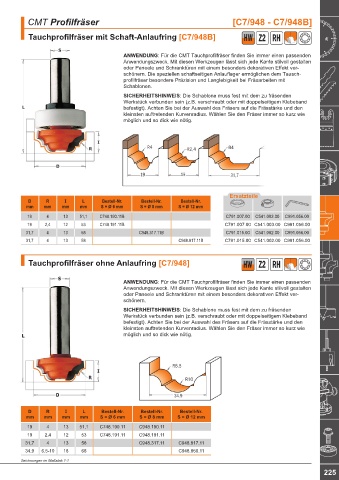

Page 229 - blueline-CMT Katalog 2022+_20250310

CMT Profilfräser [C7/948 - C7/948B]

Tauchprofilfräser mit Schaft-Anlaufring [C7/948B] HW Z2 RH

ANWENDUNG: Für die CMT Tauchprofilfräser finden Sie immer einen passenden
Anwendungszweck. Mit diesen Werkzeugen lässt sich jede Kante stilvoll gestalten
oder Paneele und Schranktüren mit einem besonders dekorativen Effekt ver-
schönern. Die speziellen schaftseitigen Anlauflager ermöglichen dem Tausch-
profilfräser besondere Präzision und Langlebigkeit bei Fräsarbeiten mit
Schablonen.
SICHERHEITSHINWEIS: Die Schablone muss fest mit dem zu fräsenden
Werkstück verbunden sein (z.B. verschraubt oder mit doppelseitigem Klebeband
befestigt). Achten Sie bei der Auswahl des Fräsers auf die Frässtärke und den
kleinsten auftretenden Kurvenradius. Wählen Sie den Fräser immer so kurz wie
möglich und so dick wie nötig.

R4 R2,4 R4
R6,5

R10
19 19 31,7
34,9

Ersatzteile
D R I L Bestell-Nr. Bestell-Nr. Bestell-Nr.
mm mm mm mm S = Ø 6 mm S = Ø 8 mm S = Ø 12 mm
19 4 13 51,1 C748.190.11B C791.007.00 C541.003.00 C991.056.00
19 2,4 12 53 C748.191.11B C791.007.00 C541.003.00 C991.056.00
31,7 4 13 58 C948.317.11B C791.015.00 C541.002.00 C991.056.00
31,7 4 13 58 C948.817.11B C791.015.00 C541.002.00 C991.056.00

Tauchprofilfräser ohne Anlaufring [C7/948] HW Z2 RH

ANWENDUNG: Für die CMT Tauchprofilfräser finden Sie immer einen passenden
Anwendungszweck. Mit diesen Werkzeugen lässt sich jede Kante stilvoll gestalten
oder Paneele und Schranktüren mit einem besonders dekorativen Effekt ver-
schönern.
SICHERHEITSHINWEIS: Die Schablone muss fest mit dem zu fräsenden
Werkstück verbunden sein (z.B. verschraubt oder mit doppelseitigem Klebeband
befestigt). Achten Sie bei der Auswahl des Fräsers auf die Frässtärke und den
kleinsten auftretenden Kurvenradius. Wählen Sie den Fräser immer so kurz wie
möglich und so dick wie nötig.

R4 R2,4 R4
R6,5
R10

19 19 31,7
34,9

D R I L Bestell-Nr. Bestell-Nr. Bestell-Nr.
mm mm mm mm S = Ø 6 mm S = Ø 8 mm S = Ø 12 mm
19 4 13 51,1 C748.190.11 C948.190.11
19 2,4 12 53 C748.191.11 C948.191.11
31,7 4 13 58 C948.317.11 C948.817.11
34,9 6,5-10 18 68 C948.850.11
Zeichnungen im Maßstab 1:1
