P. 225

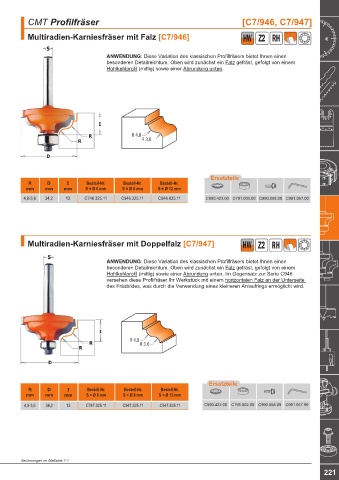

CMT Profilfräser [C7/946, C7/947]
Multiradien-Karniesfräser mit Falz [C7/946] HW Z2 RH
ANWENDUNG: Diese Variation des klassischen Profilfräsers bietet Ihnen einen
besonderen Detailreichtum. Oben wird zunächst ein Falz gefräst, gefolgt von einem
Hohlkehlprofil (mittig) sowie einer Abrundung unten.
R 4,8
R 3,6
Ersatzteile
R D I Bestell-Nr. Bestell-Nr. Bestell-Nr.
mm mm mm S = Ø 6 mm S = Ø 8 mm S = Ø 12 mm
4,8-3,6 34,2 13 C746.325.11 C946.325.11 C946.825.11 C990.423.00 C791.003.00 C990.058.00 C991.057.00
Multiradien-Karniesfräser mit Doppelfalz [C7/947] HW Z2 RH
ANWENDUNG: Diese Variation des klassischen Profilfräsers bietet Ihnen einen
besonderen Detailreichtum. Oben wird zunächst ein Falz gefräst, gefolgt von einem
Hohlkehlprofil (mittig) sowie einer Abrundung unten. Im Gegensatz zur Serie C946
versehen diese Profilfräser Ihr Werkstück mit einem horizontalen Falz an der Unterseite
des Fräsbildes, was durch die Verwendung eines kleineren Anlaufrings ermöglicht wird.
R 4,8
R 3,6
Ersatzteile
R D I Bestell-Nr. Bestell-Nr. Bestell-Nr.
mm mm mm S = Ø 6 mm S = Ø 8 mm S = Ø 12 mm
4,8-3,6 34,2 13 C747.325.11 C947.325.11 C947.825.11 C990.422.00 C791.002.00 C990.058.00 C991.057.00
Zeichnungen im Maßstab 1:1
