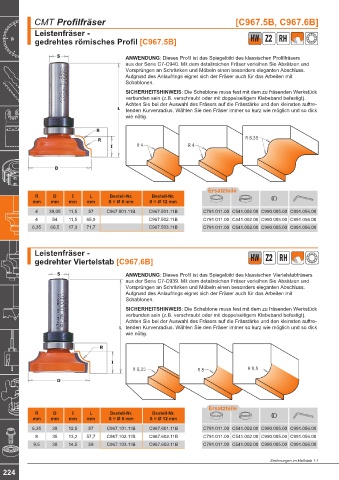

CMT Profilfräser [C967.5B, C967.6B]
Leistenfräser -
gedrehtes römisches Profil [C967.5B] HW Z2 RH

ANWENDUNG: Dieses Profil ist das Spiegelbild des klassischen Profilfräsers
aus der Serie C7-C940. Mit dem detailreichen Fräser verleihen Sie Absätzen und
Vorsprüngen an Schränken und Möbeln einen besonders eleganten Abschluss.
Aufgrund des Anlaufrings eignet sich der Fräser auch für das Arbeiten mit
Schablonen.
SICHERHEITSHINWEIS: Die Schablone muss fest mit dem zu fräsenden Werkstück
verbunden sein (z.B. verschraubt oder mit doppelseitigem Klebeband befestigt).
Achten Sie bei der Auswahl des Fräsers auf die Frässtärke und den kleinsten auftre-
tenden Kurvenradius. Wählen Sie den Fräser immer so kurz wie möglich und so dick
wie nötig.

R 6,35
R 4 R 4

Ersatzteile
R D I L Bestell-Nr. Bestell-Nr.
mm mm mm mm S = Ø 8 mm S = Ø 12 mm
4 39,05 11,5 57 C967.001.11B C967.501.11B C791.011.00 C541.002.00 C990.005.00 C991.056.00
4 54 11,5 65,9 C967.502.11B C791.011.00 C541.002.00 C990.005.00 C991.056.00
6,35 60,5 17,3 71,7 C967.503.11B C791.011.00 C541.002.00 C990.005.00 C991.056.00

Leistenfräser - HW
gedrehter Viertelstab [C967.6B] Z2 RH

ANWENDUNG: Dieses Profil ist das Spiegelbild des klassischen Viertelstabfräsers
aus der Serie C7-C939. Mit dem detailreichen Fräser verleihen Sie Absätzen und
Vorsprüngen an Schränken und Möbeln einen besonders eleganten Abschluss.
Aufgrund des Anlaufrings eignet sich der Fräser auch für das Arbeiten mit
Schablonen.
SICHERHEITSHINWEIS: Die Schablone muss fest mit dem zu fräsenden Werkstück
verbunden sein (z.B. verschraubt oder mit doppelseitigem Klebeband befestigt).
Achten Sie bei der Auswahl des Fräsers auf die Frässtärke und den kleinsten auftre-
tenden Kurvenradius. Wählen Sie den Fräser immer so kurz wie möglich und so dick
wie nötig.

R 6,35 R 8 R 9,5

Ersatzteile
R D I L Bestell-Nr. Bestell-Nr.
mm mm mm mm S = Ø 8 mm S = Ø 12 mm
6,35 38 12,5 57 C967.101.11B C967.601.11B C791.011.00 C541.002.00 C990.005.00 C991.056.00
8 35 13,2 57,7 C967.102.11B C967.602.11B C791.011.00 C541.002.00 C990.005.00 C991.056.00
9,5 38 14,5 59 C967.103.11B C967.603.11B C791.011.00 C541.002.00 C990.005.00 C991.056.00

Zeichnungen im Maßstab 1:1
