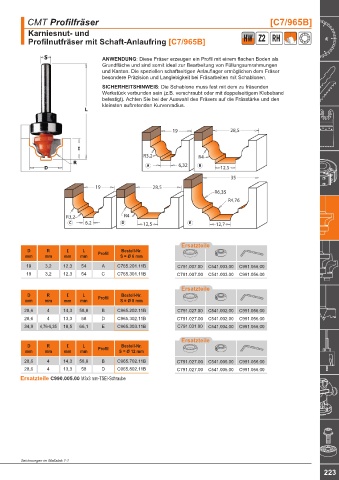

CMT Profilfräser [C7/965B]
Karniesnut- und
Profilnutfräser mit Schaft-Anlaufring [C7/965B] HW Z2 RH

ANWENDUNG: Diese Fräser erzeugen ein Profil mit einem flachen Boden als
Grundfläche und sind somit ideal zur Bearbeitung von Füllungsumrahmungen
und Kanten. Die speziellen schaftseitigen Anlauflager ermöglichen dem Fräser
besondere Präzision und Langlebigkeit bei Fräsarbeiten mit Schablonen.
SICHERHEITSHINWEIS: Die Schablone muss fest mit dem zu fräsenden
Werkstück verbunden sein (z.B. verschraubt oder mit doppelseitigem Klebeband
befestigt). Achten Sie bei der Auswahl des Fräsers auf die Frässtärke und den
kleinsten auftretenden Kurvenradius.

19 28,5 19 28,5

R3,2 R4 R3,2 R4
6,32 12,5 6,32 12,5

35 35
19 28,5 19 28,5
R6,35 R6,35
R4,76 R4,76

R3,2 R4 R3,2 R4
6,2 12,5 6,2 12,7 12,7
12,5

Ersatzteile
D R I L Bestell-Nr.
mm mm mm mm Profil S = Ø 6 mm
19 3,2 12,3 54 A C765.201.11B C791.007.00 C541.003.00 C991.056.00
19 3,2 12,3 54 C C765.301.11B C791.007.00 C541.003.00 C991.056.00

Ersatzteile
D R I L Bestell-Nr.
mm mm mm mm Profil S = Ø 8 mm
28,6 4 14,3 58,8 B C965.202.11B C791.027.00 C541.002.00 C991.056.00
28,6 4 13,3 58 D C965.302.11B C791.027.00 C541.002.00 C991.056.00
34,9 4,76-6,35 18,5 66,1 E C965.303.11B C791.031.00 C541.004.00 C991.056.00

Ersatzteile
D R I L Bestell-Nr.
mm mm mm mm Profil S = Ø 12 mm
28,6 4 14,3 58,8 B C965.702.11B C791.027.00 C541.005.00 C991.056.00
28,6 4 13,3 58 D C965.802.11B C791.027.00 C541.005.00 C991.056.00
Ersatzteile C990.005.00 M3x3 mm-TSEI-Schraube

Zeichnungen im Maßstab 1:1
