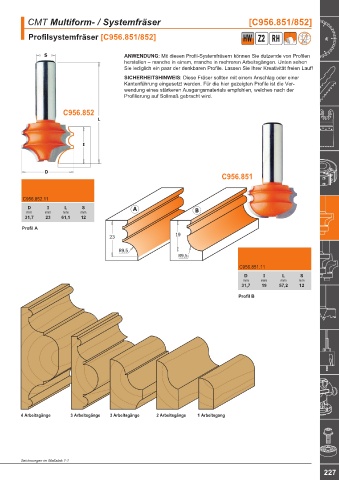

CMT Multiform- / Systemfräser [C956.851/852]
Profilsystemfräser [C956.851/852] HW Z2 RH
ANWENDUNG: Mit diesen Profil-Systemfräsern können Sie dutzende von Profilen
herstellen – manche in einem, manche in mehreren Arbeitsgängen. Unten sehen
Sie lediglich ein paar der denkbaren Profile. Lassen Sie Ihrer Kreativität freien Lauf!
SICHERHEITSHINWEIS: Diese Fräser sollten mit einem Anschlag oder einer
Kantenführung eingesetzt werden. Für die hier gezeigten Profile ist die Ver-
wendung eines stärkeren Ausgangsmaterials empfohlen, welches nach der
Profilierung auf Sollmaß gebracht wird.
C956.852
C956.851
C956.852.11
D I L S
mm mm mm mm
31,7 23 61,1 12
Profil A
19
23
R9,5
R9,5
C956.851.11
D I L S
mm mm mm mm
31,7 19 57,2 12
Profil B
4 Arbeitsgänge 3 Arbeitsgänge 3 Arbeitsgänge 2 Arbeitsgänge 1 Arbeitsgang
Zeichnungen im Maßstab 1:1
