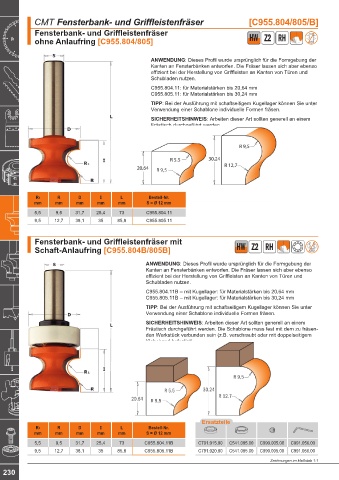

CMT Fensterbank- und Griffleistenfräser [C955.804/805/B]
Fensterbank- und Griffleistenfräser
ohne Anlaufring [C955.804/805] HW Z2 RH

ANWENDUNG: Dieses Profil wurde ursprünglich für die Formgebung der
Kanten an Fensterbänken entworfen. Die Fräser lassen sich aber ebenso
effizient bei der Herstellung von Griffleisten an Kanten von Türen und
Schubladen nutzen.
C955.804.11: für Materialstärken bis 20,64 mm
C955.805.11: für Materialstärken bis 30,24 mm
TIPP: Bei der Ausführung mit schaftseitigem Kugellager können Sie unter
Verwendung einer Schablone individuelle Formen fräsen.
SICHERHEITSHINWEIS: Arbeiten dieser Art sollten generell an einem
Frästisch durchgeführt werden.

R 9,5

R 5,5 30,24
20,64 R 9,5 R 12,7

R1 R D I L Bestell-Nr.
mm mm mm mm mm S = Ø 12 mm
5,5 9,5 31,7 25,4 73 C955.804.11
9,5 12,7 38,1 35 85,8 C955.805.11

Fensterbank- und Griffleistenfräser mit
Schaft-Anlaufring [C955.804B/805B] HW Z2 RH

ANWENDUNG: Dieses Profil wurde ursprünglich für die Formgebung der
Kanten an Fensterbänken entworfen. Die Fräser lassen sich aber ebenso
effizient bei der Herstellung von Griffleisten an Kanten von Türen und
Schubladen nutzen.
C955.804.11B – mit Kugellager: für Materialstärken bis 20,64 mm
C955.805.11B – mit Kugellager: für Materialstärken bis 30,24 mm
TIPP: Bei der Ausführung mit schaftseitigem Kugellager können Sie unter
Verwendung einer Schablone individuelle Formen fräsen.
SICHERHEITSHINWEIS: Arbeiten dieser Art sollten generell an einem

Frästisch durchgeführt werden. Die Schablone muss fest mit dem zu fräsen-
den Werkstück verbunden sein (z.B. verschraubt oder mit doppelseitigem
Klebeband befestigt).

1
R 9,5

R 5,5 30,24
20,64 R 9,5 R 12,7

Ersatzteile
R1 R D I L Bestell-Nr.
mm mm mm mm mm S = Ø 12 mm
5,5 9,5 31,7 25,4 73 C955.804.11B C791.015.00 C541.005.00 C990.005.00 C991.056.00
9,5 12,7 38,1 35 85,8 C955.805.11B C791.020.00 C541.005.00 C990.005.00 C991.056.00
Zeichnungen im Maßstab 1:1
230
