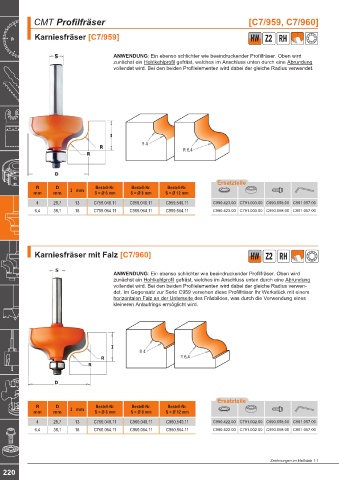

CMT Profilfräser [C7/959, C7/960]

Karniesfräser [C7/959] HW Z2 RH

ANWENDUNG: Ein ebenso schlichter wie beeindruckender Profilfräser. Oben wird
zunächst ein Hohlkehlprofil gefräst, welches im Anschluss unten durch eine Abrundung
vollendet wird. Bei den beiden Profilelementen wird dabei der gleiche Radius verwendet.

R 4
R 6,4

Ersatzteile
R D Bestell-Nr. Bestell-Nr. Bestell-Nr.
mm mm I mm S = Ø 6 mm S = Ø 8 mm S = Ø 12 mm
4 28,7 13 C759.040.11 C959.040.11 C959.540.11 C990.423.00 C791.003.00 C990.058.00 C991.057.00
6,4 38,1 18 C759.064.11 C959.064.11 C959.564.11 C990.423.00 C791.003.00 C990.058.00 C991.057.00

Karniesfräser mit Falz [C7/960] HW Z2 RH

ANWENDUNG: Ein ebenso schlichter wie beeindruckender Profilfräser. Oben wird
zunächst ein Hohlkehlprofil gefräst, welches im Anschluss unten durch eine Abrundung
vollendet wird. Bei den beiden Profilelementen wird dabei der gleiche Radius verwen-
det. Im Gegensatz zur Serie C959 versehen diese Profilfräser Ihr Werkstück mit einem
horizontalen Falz an der Unterseite des Fräsbildes, was durch die Verwendung eines
kleineren Anlaufrings ermöglicht wird.

R 4
R 6,4

Ersatzteile
R D Bestell-Nr. Bestell-Nr. Bestell-Nr.
mm mm I mm S = Ø 6 mm S = Ø 8 mm S = Ø 12 mm
4 28,7 13 C760.040.11 C960.040.11 C960.540.11 C990.422.00 C791.002.00 C990.058.00 C991.057.00
6,4 38,1 18 C760.064.11 C960.064.11 C960.564.11 C990.422.00 C791.002.00 C990.058.00 C991.057.00

Zeichnungen im Maßstab 1:1
