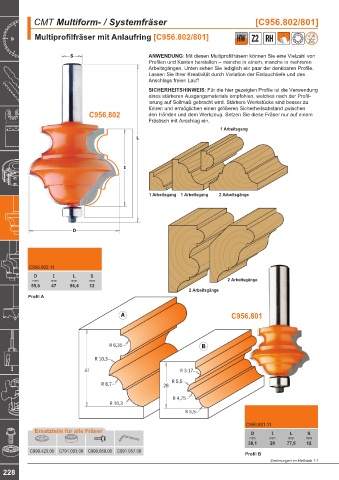

CMT Multiform- / Systemfräser [C956.802/801]

Multiprofilfräser mit Anlaufring [C956.802/801] HW Z2 RH

ANWENDUNG: Mit diesen Multiprofilfräsern können Sie eine Vielzahl von
Profilen und Kanten herstellen – manche in einem, manche in mehreren
Arbeitsgängen. Unten sehen Sie lediglich ein paar der denkbaren Profile.
Lassen Sie Ihrer Kreativität durch Variation der Eintauchtiefe und des
Anschlags freien Lauf!
SICHERHEITSHINWEIS: Für die hier gezeigten Profile ist die Verwendung
eines stärkeren Ausgangsmaterials empfohlen, welches nach der Profil-
ierung auf Sollmaß gebracht wird. Stärkere Werkstücke sind besser zu
führen und ermöglichen einen größeren Sicherheitsabstand zwischen
C956.802 den Händen und dem Werkzeug. Setzen Sie diese Fräser nur auf einem
Frästisch mit Anschlag ein.
1 Arbeitsgang

1 Arbeitsgang 1 Arbeitsgang 2 Arbeitsgänge

C956.802.11
D I L S
mm mm mm mm 2 Arbeitsgänge
55,6 47 96,4 12
2 Arbeitsgänge
Profil A

C956.801

R 6,35

R 10,3

47 R 3,17
R 5,5
R 8,7 28

R 4,75
R 10,3
R 5,5
C956.801.11
Ersatzteile für alle Fräser D I L S
mm mm mm mm
38,1 28 77,5 12
C990.423.00 C791.003.00 C990.058.00 C991.057.00
Profil B
Zeichnungen im Maßstab 1:1
