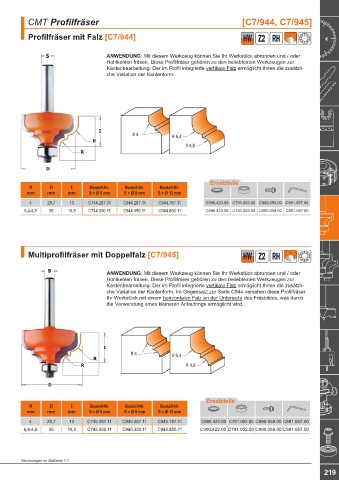

Page 223 - blueline-CMT Katalog 2022+_20250310

CMT Profilfräser [C7/944, C7/945]

Profilfräser mit Falz [C7/944] HW Z2 RH

ANWENDUNG: Mit diesem Werkzeug können Sie Ihr Werkstück abrunden und / oder
Hohlkehlen fräsen. Diese Profilfräser gehören zu den beliebtesten Werkzeugen zur
Kantenbearbeitung. Der im Profil integrierte vertikale Falz ermöglicht Ihnen die zusätzli-
che Variation der Kantenform.

R 4 R 6,4
R 4,8

Ersatzteile
R D I Bestell-Nr. Bestell-Nr. Bestell-Nr.
mm mm mm S = Ø 6 mm S = Ø 8 mm S = Ø 12 mm
4 28,7 13 C744.287.11 C944.287.11 C944.787.11 C990.423.00 C791.003.00 C990.058.00 C991.057.00
6,4-4,8 35 18,5 C744.350.11 C944.350.11 C944.850.11 C990.423.00 C791.003.00 C990.058.00 C991.057.00

Multiprofilfräser mit Doppelfalz [C7/945] HW Z2 RH

ANWENDUNG: Mit diesem Werkzeug können Sie Ihr Werkstück abrunden und / oder
Hohlkehlen fräsen. Diese Profilfräser gehören zu den beliebtesten Werkzeugen zur
Kantenbearbeitung. Der im Profil integrierte vertikale Falz ermöglicht Ihnen die zusätzli-
che Variation der Kantenform. Im Gegensatz zur Serie C944 versehen diese Profilfräser
Ihr Werkstück mit einem horizontalen Falz an der Unterseite des Fräsbildes, was durch
die Verwendung eines kleineren Anlaufrings ermöglicht wird.

R 4 R 6,4
R 4,8

Ersatzteile
R D I Bestell-Nr. Bestell-Nr. Bestell-Nr.
mm mm mm S = Ø 6 mm S = Ø 8 mm S = Ø 12 mm
4 28,7 13 C745.287.11 C945.287.11 C945.787.11 C990.422.00 C791.002.00 C990.058.00 C991.057.00
6,4-4,8 35 18,5 C745.350.11 C945.350.11 C945.850.11 C990.422.00 C791.002.00 C990.058.00 C991.057.00

Zeichnungen im Maßstab 1:1
219
