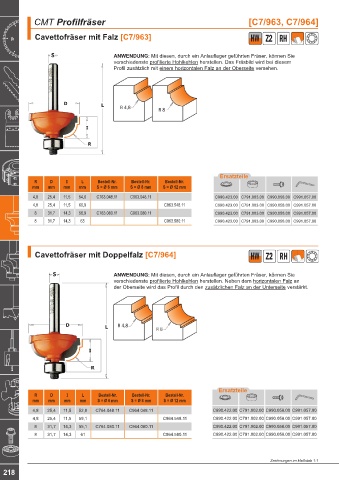

CMT Profilfräser [C7/963, C7/964]

Cavettofräser mit Falz [C7/963] HW Z2 RH

ANWENDUNG: Mit diesen, durch ein Anlauflager geführten Fräser, können Sie
verschiedenste profilierte Hohlkehlen herstellen. Das Fräsbild wird bei diesem
Profil zusätzlich mit einem horizontalen Falz an der Oberseite versehen.

R 4,8 R 8 R 4,8 R 8

Ersatzteile
R D I L Bestell-Nr. Bestell-Nr. Bestell-Nr.
mm mm mm mm S = Ø 6 mm S = Ø 8 mm S = Ø 12 mm
4,8 25,4 11,5 54,6 C763.048.11 C963.048.11 C990.423.00 C791.003.00 C990.058.00 C991.057.00
4,8 25,4 11,5 60,9 C963.548.11 C990.423.00 C791.003.00 C990.058.00 C991.057.00
8 31,7 14,3 56,9 C763.080.11 C963.080.11 C990.423.00 C791.003.00 C990.058.00 C991.057.00
8 31,7 14,3 63 C963.580.11 C990.423.00 C791.003.00 C990.058.00 C991.057.00

Cavettofräser mit Doppelfalz [C7/964] HW Z2 RH

ANWENDUNG: Mit diesen, durch ein Anlauflager geführten Fräser, können Sie
verschiedenste profilierte Hohlkehlen herstellen. Neben dem horizontalen Falz an
der Oberseite wird das Profil durch den zusätzlichen Falz an der Unterseite verstärkt.

R 4,8 R 8 R 4,8 R 8

Ersatzteile
R D I L Bestell-Nr. Bestell-Nr. Bestell-Nr.
mm mm mm mm S = Ø 6 mm S = Ø 8 mm S = Ø 12 mm
4,8 25,4 11,5 52,8 C764.048.11 C964.048.11 C990.422.00 C791.002.00 C990.058.00 C991.057.00
4,8 25,4 11,5 59,1 C964.548.11 C990.422.00 C791.002.00 C990.058.00 C991.057.00
8 31,7 14,3 55,1 C764.080.11 C964.080.11 C990.422.00 C791.002.00 C990.058.00 C991.057.00
8 31,7 14,3 61 C964.580.11 C990.422.00 C791.002.00 C990.058.00 C991.057.00

Zeichnungen im Maßstab 1:1
