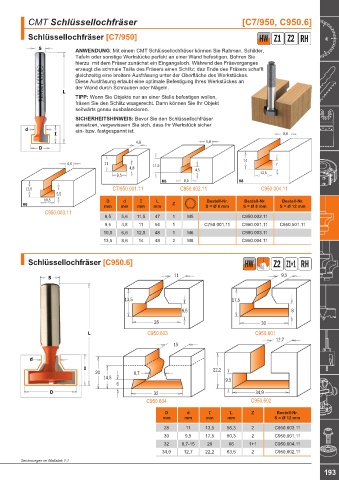

CMT Schlüssellochfräser [C7/950, C950.6]

Schlüssellochfräser [C7/950] HW Z1 Z2 RH

ANWENDUNG: Mit einem CMT Schlüssellochfräser können Sie Rahmen, Schilder,
Tafeln oder sonstige Werkstücke perfekt an einer Wand befestigen. Bohren Sie
hierzu mit dem Fräser zunächst ein Eingangsloch. Während des Fräsvorganges
erzeugt die schmale Taille des Fräsers einen Schlitz; das Ende des Fräsers schafft
gleichzeitig eine breitere Ausfräsung unter der Oberfläche des Werkstückes.
Diese Ausfräsung erlaubt eine optimale Befestigung Ihres Werkstückes an
der Wand durch Schrauben oder Nägeln.
TIPP: Wenn Sie Objekte nur an einer Stelle befestigen wollen,
fräsen Sie den Schlitz waagerecht. Dann können Sie Ihr Objekt
seitwärts genau ausbalancieren.
SICHERHEITSHINWEIS: Bevor Sie den Schlüssellochfräser
einsetzen, vergewissern Sie sich, dass Ihr Werkstück sicher
ein- bzw. festgespannt ist.
8,6
4,8 5,6

14
6,6 11 11,5 7
4,8 4,5
9,5 13,5
M5 8,5 M8
12,5 C7/950.001.11 C950.002.11 C950.004.11
5,5
10,5 D d I L Bestell-Nr. Bestell-Nr. Bestell-Nr.
M6 mm mm mm mm Z S = Ø 6 mm S = Ø 8 mm S = Ø 12 mm
C950.003.11
8,5 5,6 11,5 47 1 M5 C950.002.11
9,5 4,8 11 54 1 C750.001.11 C950.001.11 C950.501.11
10,5 6,6 12,5 48 1 M6 C950.003.11
13,5 8,6 14 48 2 M8 C950.004.11

Schlüssellochfräser [C950.6] HW Z2 Z1+1 RH

11 9,5

13,5 17,5

8,5 8
28 30
C950.603 C950.601
12,7
15

22,2
20 8,7
14,5 9,5
6
32 34,9
C950.604 C950.602

D d I L Z Bestell-Nr.
mm mm mm mm S = Ø 12 mm
28 11 13,5 56,3 2 C950.603.11
30 9,5 17,5 60,3 2 C950.601.11
32 8,7-15 20 66 1+1 C950.604.11
34,9 12,7 22,2 63,5 2 C950.602.11
Zeichnungen im Maßstab 1:1
