Page 198 - blueline-CMT Katalog 2022+_20250310

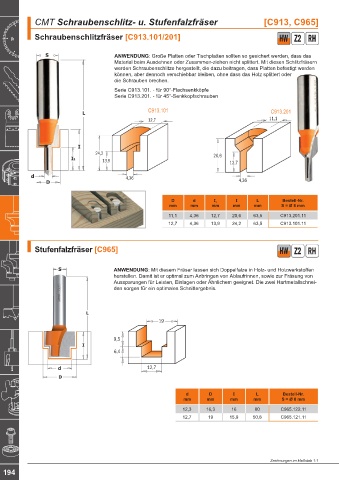

CMT Schraubenschlitz- u. Stufenfalzfräser [C913, C965]

Schraubenschlitzfräser [C913.101/201] HW Z2 RH

ANWENDUNG: Große Platten oder Tischplatten sollten so gesichert werden, dass das
Material beim Ausdehnen oder Zusammen-ziehen nicht splittert. Mit diesen Schlitzfräsern
werden Schraubenschlitze hergestellt, die dazu beitragen, dass Platten befestigt werden
können, aber dennoch verschiebbar bleiben, ohne dass das Holz splittert oder
die Schrauben brechen.
Serie C913.101. - für 90°-Flachsenkköpfe
Serie C913.201. - für 45°-Senkkopfschrauben

C913.101 C913.201

12,7 11,1

24,2 20,6
1 13,9 12,7

4,36
4,36

D d I I L Bestell-Nr.
1
mm mm mm mm mm S = Ø 8 mm
11,1 4,36 12,7 20,6 63,5 C913.201.11
12,7 4,36 13,9 24,2 63,5 C913.101.11

Stufenfalzfräser [C965] HW Z2 RH

ANWENDUNG: Mit diesem Fräser lassen sich Doppelfalze in Holz- und Holzwerkstoffen
herstellen. Damit ist er optimal zum Anbringen von Ablaufrinnen, sowie zur Fräsung von
Aussparungen für Leisten, Einlagen oder Ähnlichem geeignet. Die zwei Hartmetallschnei-
den sorgen für ein optimales Schnittergebnis.

19

9,5
6,4

d 12,7

d D I L Bestell-Nr.
mm mm mm mm S = Ø 8 mm
12,3 16,3 16 80 C965.122.11
12,7 19 15,9 50,8 C965.121.11

Zeichnungen im Maßstab 1:1
194
