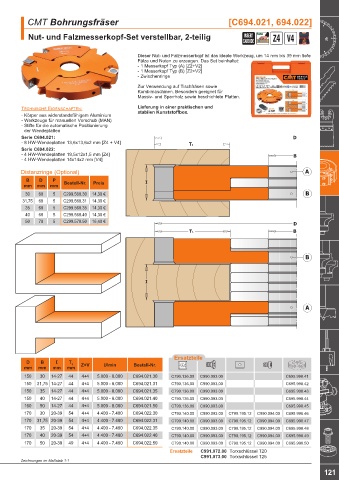

Page 125 - blueline-CMT Katalog 2022+_20250310

CMT Bohrungsfräser [C694.021, 694.022]

Nut- und Falzmesserkopf-Set verstellbar, 2-teilig INSERT MAN Z4 V4
CARBIDE

Dieser Nut- und Falzmesserkopf ist das ideale Werkzeug, um 14 mm bis 39 mm tiefe
Fälze und Nuten zu erzeugen. Das Set beinhaltet:
- 1 Messerkopf Typ (A) [Z2+V2]
- 1 Messerkopf Typ (B) [Z2+V2]
- Zwischenringe
Zur Verwendung auf Tischfräsen sowie
Kombimaschinen. Besonders geeignet für
Massiv- und Sperrholz sowie beschichtete Platten.

Technische Eigenschaften: Lieferung in einer praktischen und
stabilen Kunststoffbox.
- Körper aus widerstandsfähigem Aluminium
- Werkzeuge für manuellen Vorschub (MAN)
- Stifte für die automatische Positionierung
der Wendeplatten
Serie C694.021:
- 8 HW-Wendeplatten 13,6x13,6x2 mm [Z4 + V4]
Serie C694.022:
- 4 HW-Wendeplatten 19,5x12x1,5 mm [Z4]
- 4 HW-Wendeplatten 14x14x2 mm [V4]

Distanzringe (Optional)
B D P
mm mm mm Bestell-Nr. Preis
30 60 5 C299.560.30 14,30 €
31,75 60 5 C299.560.31 14,30 €
35 60 5 C299.560.35 14,30 €
40 60 5 C299.560.40 14,30 €
50 70 5 C299.570.50 16,40 €

Ersatzteile
D B I T Z+V U/min Bestell-Nr.
1
mm mm mm mm
150 30 14-27 44 4+4 5.000 - 8.000 C694.021.30 C790.136.00 C990.093.00 C695.998.41
150 31,75 14-27 44 4+4 5.000 - 8.000 C694.021.31 C790.136.00 C990.093.00 C695.998.42
C790.181.00 C790.140.10 C790.076.00 C695.998.21
150 35 14-27 44 4+4 5.000 - 8.000 C694.021.35 C790.136.00 C990.093.00 C695.998.43
C790.181.00 C790.140.10 C790.076.00 C695.998.22
150 40 14-27 44 4+4 5.000 - 8.000 C694.021.40 C790.136.00 C990.093.00 C695.998.44
C790.181.00 C790.140.10 C790.076.00 C695.998.23 160 50 14-27 44 4+4 5.000 - 8.000 C694.021.50 C790.136.00 C990.093.00 C695.998.45
C790.181.00 C790.140.10 C790.076.00 C695.998.24N 170 30 20-39 54 4+4 4.400 - 7.400 C694.022.30 C790.140.00 C990.093.00 C790.195.12 C990.094.00 C695.998.46
C790.181.00 C790.140.10 C790.076.00 C695.998.25N 170 31,75 20-39 54 4+4 4.400 - 7.400 C694.022.31 C790.140.00 C990.093.00 C790.195.12 C990.094.00 C695.998.47
170 35 20-39 54 4+4 4.400 - 7.400 C694.022.35 C790.140.00 C990.093.00 C790.195.12 C990.094.00 C695.998.48
170 40 20-39 54 4+4 4.400 - 7.400 C694.022.40 C790.140.00 C990.093.00 C790.195.12 C990.094.00 C695.998.49
170 50 20-39 49 4+4 4.400 - 7.400 C694.022.50 C790.140.00 C990.093.00 C790.195.12 C990.094.00 C695.998.50
Ersatzteile C991.072.00 Torxschlüssel T20
C991.073.00 Torxschlüssel T25
Zeichnungen im Maßstab 1:1
121
