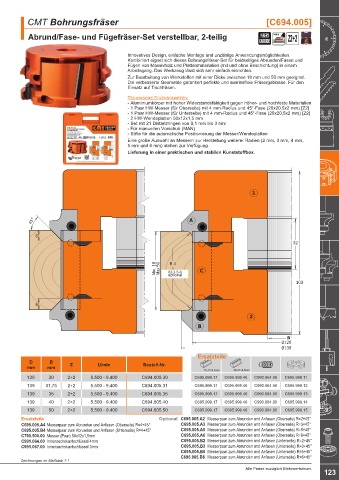

Page 127 - blueline-CMT Katalog 2022+_20250310

CMT Bohrungsfräser [C694.005]

Abrund/Fase- und Fügefräser-Set verstellbar, 2-teilig INSERT MAN Z2+2
CARBIDE

Innovatives Design, einfache Montage und unzählige Anwendungsmöglichkeiten.
Kombiniert eignet sich dieses Bohrungsfräser-Set für beidseitiges Abrunden/Fasen und
Fügen von Massivholz und Plattenmaterialien (mit und ohne Beschichtung) in einem
Arbeitsgang. Das Werkzeug lässt sich sehr einfach einrichten.
Zur Bearbeitung von Werkstoffen mit einer Dicke zwischen 18 mm und 50 mm geeignet.
Die verbesserte Geometrie garantiert perfekte und ausrissfreie Fräsergebnisse. Für den
Einsatz auf Tischfräsen.

Technische Eigenschaften:
- Aluminiumkörper mit hoher Widerstandsfähigkeit gegen höher- und hochfeste Materialien
- 1 Paar HW-Messer (für Oberseite) mit 4 mm-Radius und 45°-Fase (20x20,5x2 mm) [Z2]
- 1 Paar HW-Messer (für Unterseite) mit 4 mm-Radius und 45°-Fase (20x20,5x2 mm) [Z2]
- 2 HW-Wendeplatten 50x12x1,5 mm
- Set mit 21 Distanzringen von 0,1 mm bis 3 mm
- Für manuellen Vorschub (MAN)
- Stifte für die automatische Positionierung der Messer/Wendeplatten
Eine große Auswahl an Messern zur Herstellung weiterer Radien (2 mm, 3 mm, 4 mm,
5 mm und 6 mm) stehen zur Verfügung.
Lieferung in einer praktischen und stabilen Kunststoffbox.

1

6
32

R 4
Min. 18 Max 50 optional
R2-3-5-6
103

6

2

Ersatzteile
D B
mm mm Z U/min Bestell-Nr.
17x11x9,5mm 46x11x9,5mm
139 30 2+2 5.500 - 9.400 C694.005.30 C695.999.17 C695.999.46 C990.064.00 C695.998.11
139 31,75 2+2 5.500 - 9.400 C694.005.31 C695.999.17 C695.999.46 C990.064.00 C695.998.12
139 35 2+2 5.500 - 9.400 C694.005.35 C695.999.17 C695.999.46 C990.064.00 C695.998.13
139 40 2+2 5.500 - 9.400 C694.005.40 C695.999.17 C695.999.46 C990.064.00 C695.998.14
139 50 2+2 5.500 - 9.400 C694.005.50 C695.999.17 C695.999.46 C990.064.00 C695.998.15
Ersatzteile Optional C695.005.A2 Messerpaar zum Abrunden und Anfasen (Oberseite) R=2+45°
C695.005.A4 Messerpaar zum Abrunden und Anfasen (Oberseite) R=4+45° C695.005.A3 Messerpaar zum Abrunden und Anfasen (Oberseite) R=3+45°
C695.005.B4 Messerpaar zum Abrunden und Anfasen (Unterseite) R=4+45° C695.005.A5 Messerpaar zum Abrunden und Anfasen (Oberseite) R=5+45°
C790.500.00 Messer (Paar) 50x12x1,5mm C695.005.A6 Messerpaar zum Abrunden und Anfasen (Oberseite) R=6+45°
C991.064.00 Innensechskantschlüssel 4mm C695.005.B2 Messerpaar zum Abrunden und Anfasen (Unterseite) R=2+45°
C991.067.00 Innensechskantschlüssel 3mm C695.005.B3 Messerpaar zum Abrunden und Anfasen (Unterseite) R=3+45°
C695.005.B5 Messerpaar zum Abrunden und Anfasen (Unterseite) R=5+45°
C695.005.B6 Messerpaar zum Abrunden und Anfasen (Unterseite) R=6+45°
Zeichnungen im Maßstab 1:1
Alle Preise zuzüglich Mehrwertsteuer.
123
