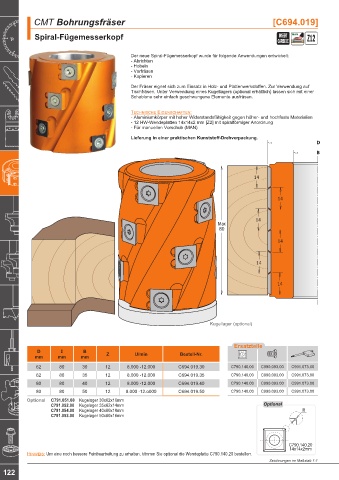

Page 126 - blueline-CMT Katalog 2022+_20250310

CMT Bohrungsfräser [C694.019]

Spiral-Fügemesserkopf INSERT MAN Z12
CARBIDE

Der neue Spiral-Fügemesserkopf wurde für folgende Anwendungen entwickelt:
- Abrichten
- Hobeln
- Vorfräsen
- Kopieren
Der Fräser eignet sich zum Einsatz in Holz- und Plattenwerkstoffen. Zur Verwendung auf
Tischfräsen. Unter Verwendung eines Kugellagers (optional erhältlich) lassen sich mit einer
Schablone sehr einfach geschwungene Elemente ausfräsen.

Technische Eigenschaften:
- Aluminiumkörper mit hoher Widerstandsfähigkeit gegen höher- und hochfeste Materialien
- 12 HW-Wendeplatten 14x14x2 mm [Z2] mit spiralförmiger Anordnung
- Für manuellen Vorschub (MAN)

Lieferung in einer praktischen Kunststoff-Drehverpackung.

14

14

14
Max
80
14

14

14

Kugellager (optional)

Ersatzteile
D I B
mm mm mm Z U/min Bestell-Nr.
62 80 30 12 8.000 -12.000 C694.019.30 C790.140.00 C990.093.00 C991.073.00
62 80 35 12 8.000 -12.000 C694.019.35 C790.140.00 C990.093.00 C991.073.00
80 80 40 12 8.000 -12.000 C694.019.40 C790.140.00 C990.093.00 C991.073.00
80 80 50 12 8.000 -12.o000 C694.019.50 C790.140.00 C990.093.00 C991.073.00
Optional C791.051.00 Kugelager 30x62x16mm
C791.052.00 Kugelager 35x62x14mm Optional
C791.054.00 Kugelager 40x80x18mm R
C791.053.00 Kugelager 50x80x16mm

C790.140.20
14x14x2mm
Hinweis: Um eine noch bessere Feinbearbeitung zu erhalten, können Sie optional die Wendeplatte C790.140.20 bestellen.
Zeichnungen im Maßstab 1:1
