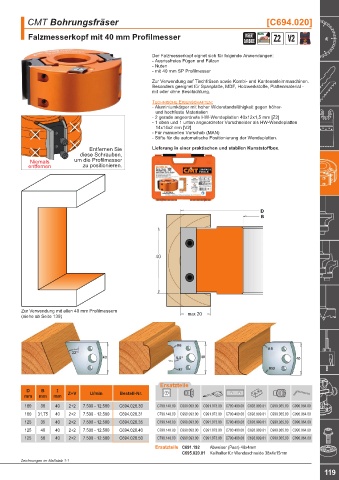

CMT Bohrungsfräser [C694.020]

Falzmesserkopf mit 40 mm Profilmesser INSERT MAN Z2 V2
CARBIDE

Der Füge- und Falzmesserkopf eignet sich für folgende Anwendungen: Der Falzmesserkopf eignet sich für folgende Anwendungen:
- Ausrissfreies Fügen und Fälzen - Ausrissfreies Fügen und Fälzen
- Nuten - Nuten
- mit 40 mm SP Profilmesser
Zur Verwendung auf Tischfräsen sowie Kombi- und Kantenanleimmaschinen.
Besonders geeignet für Spanplatte, MDF, Holzwerkstoffe, Plattenmaterial - Zur Verwendung auf Tischfräsen sowie Kombi- und Kantenanleimmaschinen.
mit oder ohne Beschichtung. Besonders geeignet für Spanplatte, MDF, Holzwerkstoffe, Plattenmaterial -
mit oder ohne Beschichtung.
Technische Eigenschaften:
- Aluminiumkörper mit hoher Widerstandsfähigkeit gegen Technische Eigenschaften:
höher- und hochfeste Materialien - Aluminiumkörper mit hoher Widerstandsfähigkeit gegen höher-
- 2 HW-Wendeplatten 50x12x1,5 (Z2) mit ziehendem Schnitt und hochfeste Materialien
- 1 oben und 1 unten angeordneter Vorschneider als HW-Wendeplatten - 2 gerade angeordnete HW-Wendeplatten 40x12x1,5 mm [Z2]
14x14x2 mm [V4] - 1 oben und 1 unten angeordneter Vorschneider als HW-Wendeplatten
- Für manuellen Vorschub (MAN) 14x14x2 mm [V2]
- Stifte für die automatische Positionierung der Wendeplatten - Für manuellen Vorschub (MAN)
- Stifte für die automatische Positionierung der Wendeplatten.
Lieferung in einer praktischen und stabilen Kunststoffbox.
Entfernen Sie Lieferung in einer praktischen und stabilen Kunststoffbox.
diese Schrauben,
Niemals um die Profilmesser
entfernen zu positionieren.

40

Zur Verwendung mit allen 40 mm Profilmessern
(siehe ab Seite 139) max 20

R6
R8
40 40 40
R7 R10

Ersatzteile
D B I
mm mm mm Z+V U/min Bestell-Nr.
100 30 40 2+2 7.500 - 12.500 C694.020.30 C790.140.00 C990.093.00 C991.073.00 C790.400.00 C693.999.01 C990.065.00 C990.064.00
100 31,75 40 2+2 7.500 - 12.500 C694.020.31 C790.140.00 C990.093.00 C991.073.00 C790.400.00 C693.999.01 C990.065.00 C990.064.00
125 35 40 2+2 7.500 - 12.500 C694.020.35 C790.140.00 C990.093.00 C991.073.00 C790.400.00 C693.999.01 C990.065.00 C990.064.00
125 40 40 2+2 7.500 - 12.500 C694.020.40 C790.140.00 C990.093.00 C991.073.00 C790.400.00 C693.999.01 C990.065.00 C990.064.00
125 50 40 2+2 7.500 - 12.500 C694.020.50 C790.140.00 C990.093.00 C991.073.00 C790.400.00 C693.999.01 C990.065.00 C990.064.00
Ersatzteile C691.192 Abweiser (Paar) 40x4mm
C695.020.01 Keilhalter für Wendeschneide 38x4x15mm
Zeichnungen im Maßstab 1:1
119
