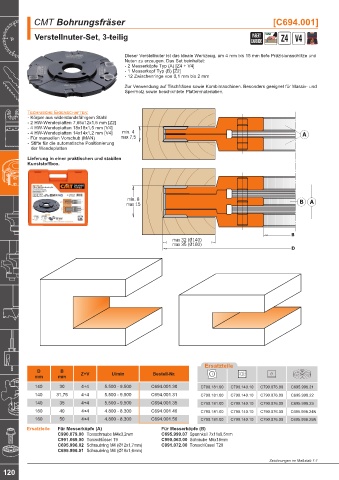

CMT Bohrungsfräser [C694.001]

Verstellnuter-Set, 3-teilig INSERT MAN Z4 V4
CARBIDE

Dieser Verstellnuter ist das ideale Werkzeug, um 4 mm bis 15 mm tiefe Präzisionsschlitze und
Nuten zu erzeugen. Das Set beinhaltet:
- 2 Messerköpfe Typ (A) [Z4 + V4]
- 1 Messerkopf Typ (B) [Z2]
- 12 Zwischenringe von 0,1 mm bis 2 mm
Zur Verwendung auf Tischfräsen sowie Kombimaschinen. Besonders geeignet für Massiv- und
Sperrholz sowie beschichtete Plattenmaterialien.

Technische Eigenschaften:
- Körper aus widerstandsfähigem Stahl
- 2 HW-Wendeplatten 7,65x12x1,5 mm [Z2]
- 4 HW-Wendeplatten 18x18x1,5 mm [V4]
- 4 HW-Wendeplatten 14x14x1,2 mm [V4] min. 4
- Für manuellen Vorschub (MAN) max 7,5
- Stifte für die automatische Positionierung
der Wendeplatten
Lieferung in einer praktischen und stabilen
Kunststoffbox.

min. 8
max 15

Ersatzteile
D B
mm mm Z+V U/min Bestell-Nr.
140 30 4+4 5.500 - 9.500 C694.001.30 C790.181.00 C790.140.10 C790.076.00 C695.998.21
140 31,75 4+4 5.500 - 9.500 C694.001.31 C790.181.00 C790.140.10 C790.076.00 C695.998.22
140 35 4+4 5.500 - 9.500 C694.001.35 C790.181.00 C790.140.10 C790.076.00 C695.998.23
160 40 4+4 4.800 - 8.300 C694.001.40 C790.181.00 C790.140.10 C790.076.00 C695.998.24N
160 50 4+4 4.800 - 8.300 C694.001.50 C790.181.00 C790.140.10 C790.076.00 C695.998.25N
Ersatzteile Für Messerköpfe (A) Für Messerköpfe (B)
C990.079.00 Torxschraube M4x3,2mm C695.999.07 Spannkeil 7x11x9,5mm
C991.069.00 Torxschlüssel T9 C990.063.00 Schraube M5x18mm
C695.996.02 Schraubring M4 (Ø12x1,7mm) C991.072.00 Torxschlüssel T20
C695.996.01 Schraubring M4 (Ø10x1,6mm)
Zeichnungen im Maßstab 1:1
